Проектный расчет цилиндрического редуктора. Расчет и выбор элементов привода

Криворожский национальный университет
Кафедра металлургических процессов и оборудования
Курсовой проект по дисциплине "Детали машин"
На Тему : "Проектный расчет цилиндрического редуктора. Расчет и выбор элементов привода"
Кривой Рог 2014

Проектный расчет цилиндрического редуктора. Расчет и выбор элементов привода

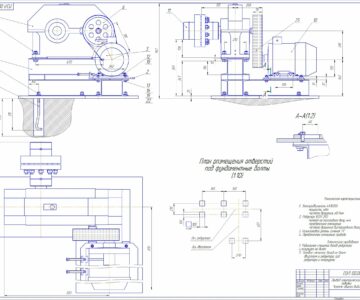

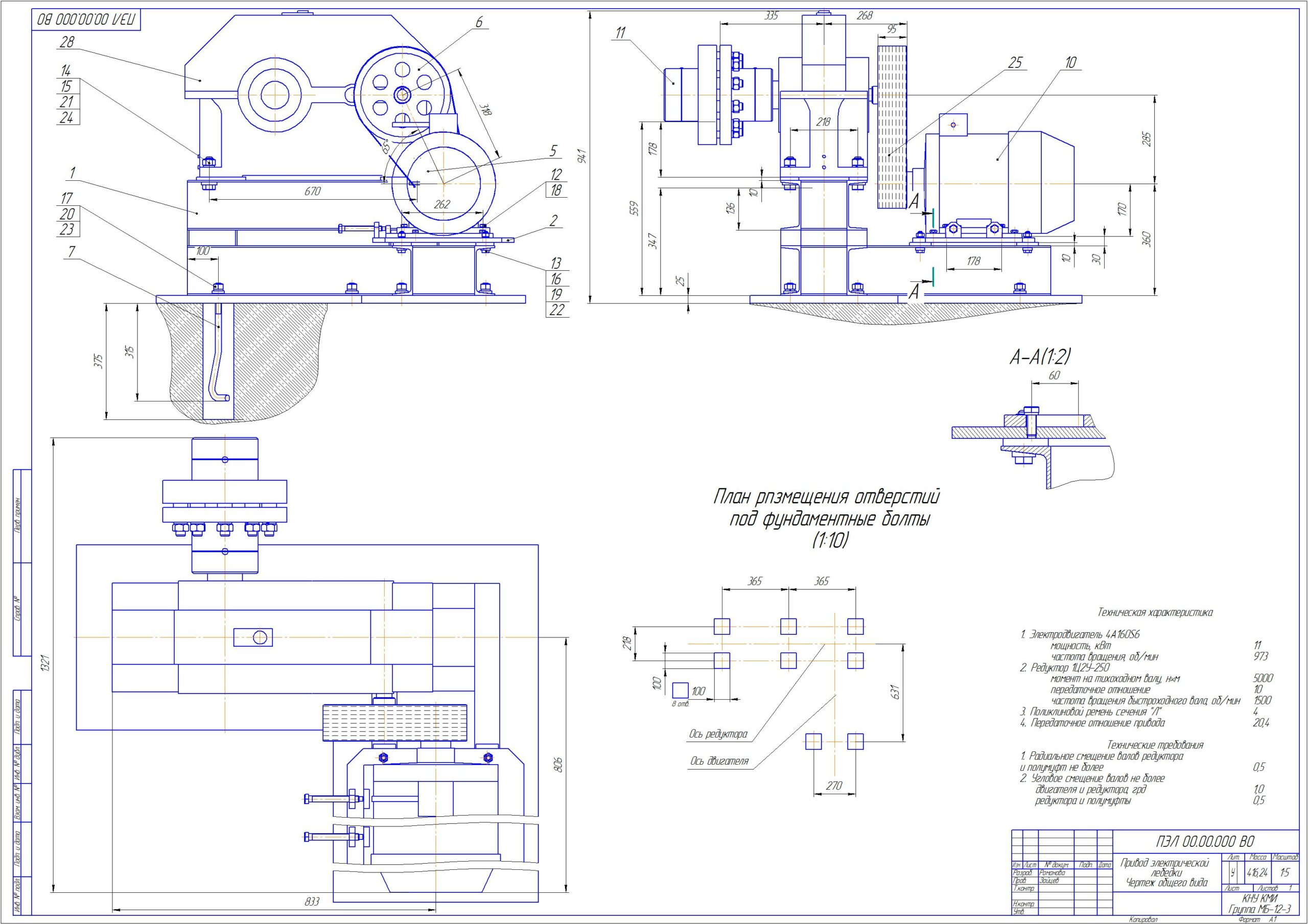

Курсовой проект содержит 2 листа формата А1 и 3 листа формата А4 графической части ,спецификацию ,71 страница пояснительной записки
Техническая характеристика привод электрической лебедки :
1.Электродвигатель 4А160S6
мощность, кВт 11
частота вращения, об/мин 973
2.Редуктор 1Ц2У-250
момент на тихоходном валу, н м 5000
передаточное отношение 10
частота вращения быстроходного вала, об/мин 1500
3.Поликлиновой ремень сечения "Л" 4
4.Передаточное отношение привода 20,4

Технические требования
1.Радиальное смещение валов редуктора
и полумуфт не более 0,5
2.Угловое смещение валов не более
двигателя и редуктора, грд 1,0
редуктора и полумуфты 0,5
Техническая характеристика редуктора цилиндрического :
1. Номинальная мощность, кВт 6,5
2.Номинольный момент на ведомом валу, н м 338,7
3.Частота вращения ведущего вала, об/мин 800
4.Передаточное число 4,5

Характеристика зацепления.
1. Модуль зацепления 3
2.Число зубьев шестерни 19
3.Число зубьев колеса 89
4.Угол наклона зубьев 10 33
5.Коэфициент полезного действия 0,97

Технические требования.
1.Покрытие внутренних поверхностей корпуса и крышки: эмаль НЦ-5123, красно-коричневая, ГОСТ 7462-73. Покрытие наружных поверхностей: эмаль НЦ-11, серая, ГОСТ9198-83.
2.Перед окончательной сборкой стыки фланцев корпуса и крышки покрыть пастой "Герметик".
3.В редуктор залить 1,6 л масла И100-А ГОСТ 20799-88.

Состав: Привод электрической лебедки (ПЭЛ),Редуктор цилиндрический (РЦ),Деталировка (Вал тихоходный,колесо зубчатое,шкив ведущий),Спецификация,Пояснительная записка. Язык документа
