Проектування приводу стрічкового конвеєра

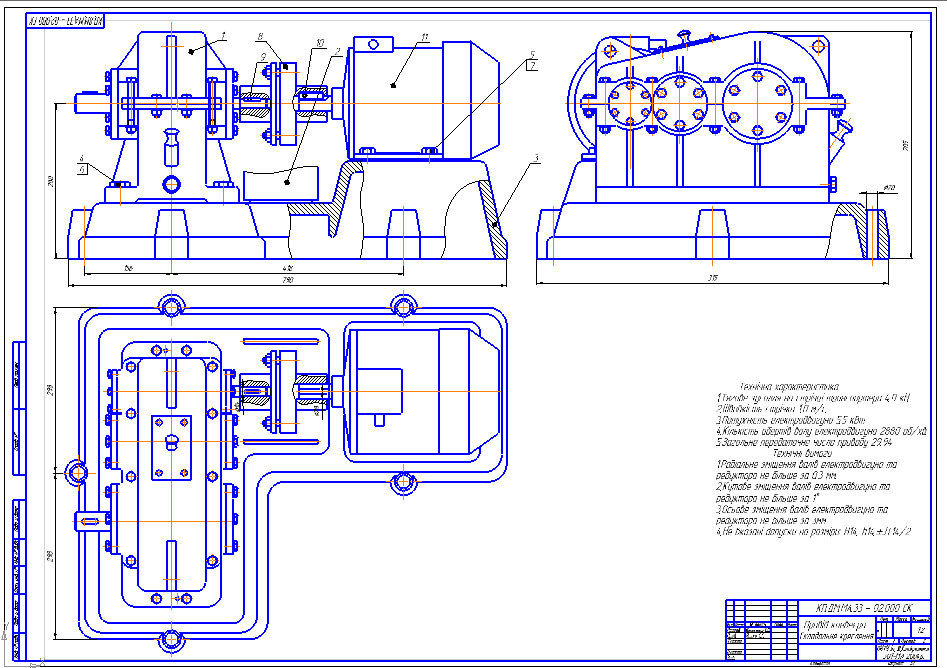

работа состоит из пояснительной записки(расчет привода ленточного конвеера) и 3 чертежей А1, на которых изображено сборочный чертеж редуктора, сборочный чертеж привода конвеера и деталировка(колесо зубчастое, прокладка, шестерня, вал, крышка подшипника, кольцо упорное)

Технічна характеристика
1.Тягове зусилля на стрічці транспортера 4,0 кН.
2.Швидкість стрічки 1,0 м/с.
3.Потужність електродвигуна 5,5 кВт
4.Кількість обертів валу електродвигуна 2880 об/хв.
5.Загальне передаточне число приводу 29,94

Состав: Сборочный чертеж(СБ), Деталировка, Спецификация Язык документа

Софт: Компас v10, CDW

Каталог / Машиностроение и механика / Детали машин / Проектування приводу стрічкового конвеєра

Просмотр файлов
Специф3.cdw
1.cdw
2.cdw
3.cdw
Ведомость.cdw
поясн.ДМ.doc
Спец1.cdw
Спец2.cdw
Специф1.cdw
Специф2.cdw
