Процесс изготовления детали "Втулка"

Московский Государственный Технический Университет им. Н.Э. Баумана
Калужский филиал Факультет: Конструкторско-механический (КМК)
Кафедра: «Деталей машин и подъёмно-транспортного оборудования» КЗ-КФ
Калуга, 2012г.

Назначение детали в узле.
В машиностроении втулки применяются для соединения валов и предо-хранения валов от истирания.
Втулки из бронзовых сплавов используются как расходный материал для уменьшения силы трения в работающих узлах механизмов - это позволяет продлевать срок службы оборудования.
Данную в задании втулку можно использовать в насосах, работающих в морской воде и в деталях, работающих в пресной воде, жидком топливе и в паре при высокой температуре.

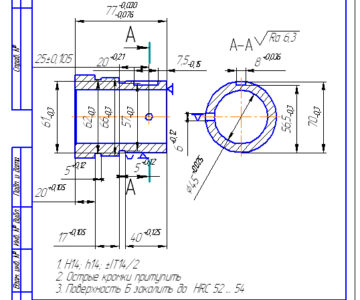

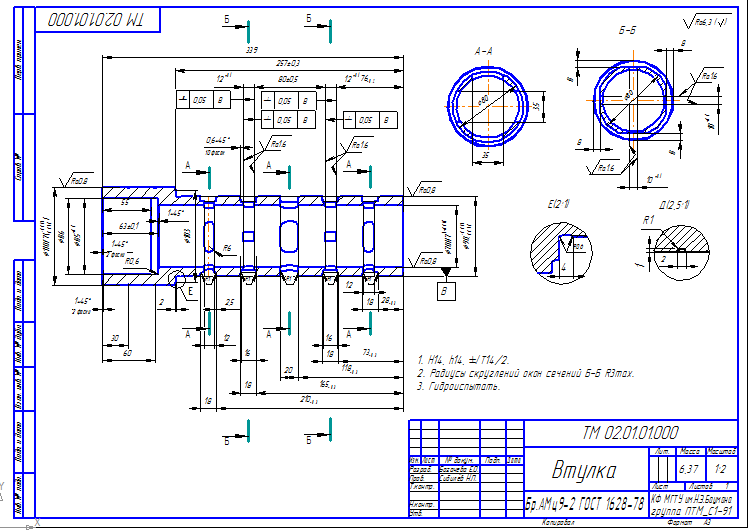

Втулка Бр.АМц9-2 ГОСТ 1628-78
Калибр-скоба ГОСТ 18367-93
Резец проходной ГОСТ 26611-85
Фреза шпоночная ГОСТ 9140-78
Калибр-пробка ГОСТ 14813-69

Состав: Втулка (тех.процесс), маршрут, спецификации, Приспособление, Калибр-скоба для 90f7, Язык документа
