Рабочая клеть прошивного стана ТПА 80

Уральский государственный технический университет - УПИ
Кафедра «МиРМ»
Дипломный проект. Прошивной стан ТПА-80. Модернизация механизма перемещения валков рабочей клети.
2006

В данном дипломном проекте предложена модернизация механизма перемещения валков рабочей клети прошивного стана трубопрокатного агрегата ТПА-80, которая заключается в замене достаточно сложного многоступенчатого вертикального редуктора с цилиндрическими и червячной передачами на простой горизонтальный двухступенчатый цилиндрический редуктор и замене быстроходного электродвигателя на низкооборотный, что позволяет упростить кинематику механизма. Результатом предложенной модернизации станет удобство ремонтного обслуживания (удобно реализовать вариант поузлового ремонта с минимальным объёмом работ по разборке непосредственно на стане), снижение простоев оборудования для настройки, снижение затрат на ремонты (т.к. снижается трудоёмкость ремонта, стоимость запасных частей), увеличение срока службы деталей редукторов механизма из-за лучших условий трения деталей. Все это приведёт к снижению себестоимости готовой продукции, а, следовательно – к увеличению прибыли предприятия.
Выполнен обзор конструкций нажимных механизмов прокатных станов по литературным и патентным источникам, что позволило выбрать наиболее простой и надежный вариант модернизации механизма перемещения валков рабочей клети прошивного стана.
Выполнены расчеты мощности привода установочного механизма, выбор двигателя, кинематические расчеты по определению передаточного числа редуктора с применением ЭВМ. Выполнены прочностные расчеты деталей передач установочного механизма с построением расчетных схем и проведена проверка долговечности подшипников редуктора.
Освещены вопросы эксплуатации, монтажа, ремонта, смазки, экологии, охраны труда и гражданской обороны.
Выполнены технико-экономические расчеты: объём производства продукции – 310 тыс. тонн в год; себестоимость продукции – 13819 руб./т; общая сумма инвестиций на модернизацию – 500 тыс. руб.; дополнительный объём прибыли от модернизации – 149 тыс. руб. в год; срок окупаемости проекта составит 3 года 4 месяцев.
Пояснительная записка - 60 станиц.
Графическая часть проекта – 8,5 листов формата А1.

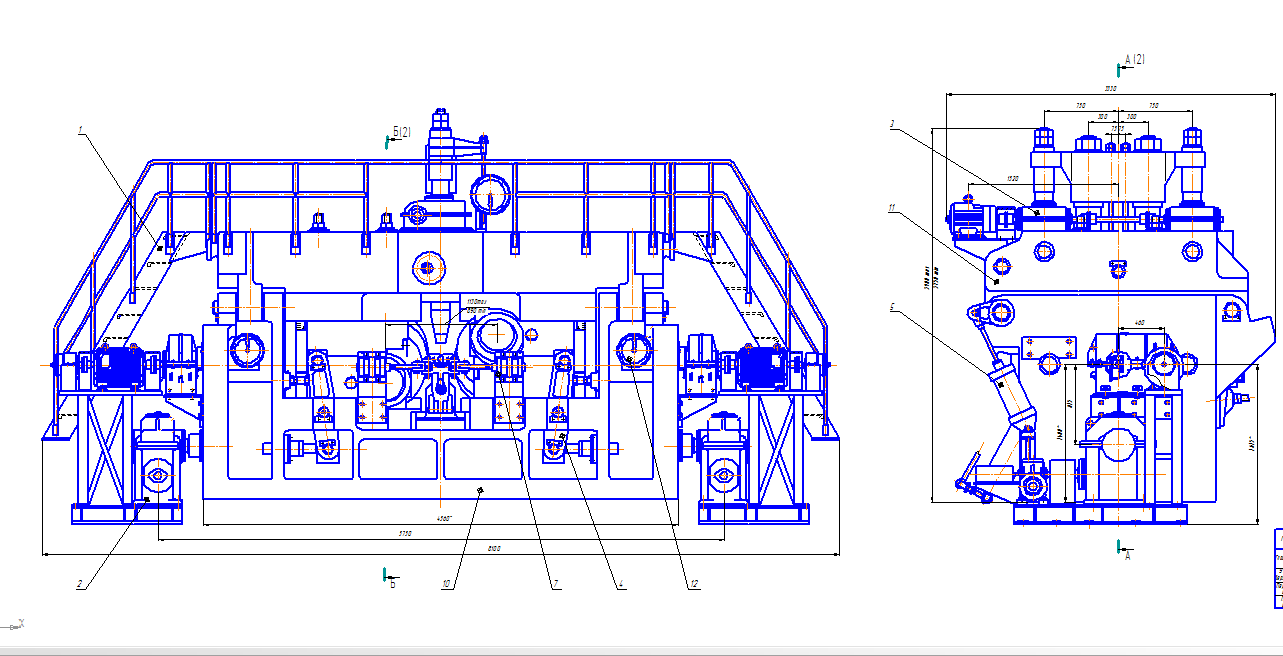

Состав: Клеть рабочая прошивного стана ТПА-80. Механизм перемещения барабана. Винт нажимной. Вал ведомый. Колесо зубчатое. Технические решения проекта. Технико-экономическое обоснование проекта. ПЗ Язык документа

Софт: КОМПАС-3D 11

Каталог / Машиностроение и механика / Детали машин / Рабочая клеть прошивного стана ТПА 80

Просмотр файлов
ТПА-80/ДП посян.зап..doc
ТПА-80/СОДЕРЖАНИЕ ДП.doc
ТПА-80/Редуктор/desktop.ini
ТПА-80/desktop.ini
ТПА-80/Чертежи/desktop.ini
ТПА-80/Чертежи/вал ведомый.bak
ТПА-80/Чертежи/механизм перемещения доработка.bak
ТПА-80/Редуктор/Редуктор.exe
ТПА-80/Чертежи/вал ведомый.cdw
ТПА-80/Чертежи/Винт нажимной.cdw
ТПА-80/Чертежи/Клеть рабочая Лист2.cdw
ТПА-80/Чертежи/Клеть рабочая.cdw
ТПА-80/Чертежи/Колесо зубчатое.cdw
ТПА-80/Чертежи/механизм перемещения доработка.cdw
ТПА-80/Чертежи/План участка ТПА-80.cdw
ТПА-80/Чертежи/Технические решения проекта Плакат1.cdw
ТПА-80/Чертежи/ТЭП_Плакат2.cdw
ТПА-80/Редуктор/Thumbs.db
ТПА-80/Редуктор/Вал 1.frw
ТПА-80/Редуктор/Редуктор.frw
ТПА-80/Редуктор/comment.htt
ТПА-80/расчет перемещения валка ДП.mcd
ТПА-80/Редуктор/Подшипник 46130 ГОСТ 381-75/Подшипник 46130 ГОСТ 381-75.SLDASM
ТПА-80/Редуктор/Подшипник 80210 ГОСТ 7242-81/Подшипник 80210 ГОСТ 7242-81 а.SLDASM
ТПА-80/Редуктор/Подшипник 80207 ГОСТ 7242-81/Пподшипник 80207 ГОСТ 7242-81.SLDASM
ТПА-80/Редуктор/Редуктор.SLDASM
ТПА-80/Редуктор/Болт М8-35 ГОСТ 7798.SLDPRT
ТПА-80/Редуктор/Вал второй.SLDPRT
ТПА-80/Редуктор/Вал3.SLDPRT
ТПА-80/Редуктор/Ведущий вал.SLDPRT
ТПА-80/Редуктор/Подшипник 80210 ГОСТ 7242-81/Внутреннее кольцо 210.SLDPRT
ТПА-80/Редуктор/Подшипник 46130 ГОСТ 381-75/Внутреннее кольцо 46130.SLDPRT
ТПА-80/Редуктор/Подшипник 80207 ГОСТ 7242-81/Внутреннее кольцо.SLDPRT
ТПА-80/Редуктор/Подшипник 80207 ГОСТ 7242-81/Диск.SLDPRT
ТПА-80/Редуктор/Подшипник 80210 ГОСТ 7242-81/Диск210.SLDPRT
ТПА-80/Редуктор/Колесо 1.SLDPRT
ТПА-80/Редуктор/Колесо 2.SLDPRT
ТПА-80/Редуктор/Кольцо дистанционное 1.SLDPRT
ТПА-80/Редуктор/Кольцо дистанционное 2.SLDPRT
ТПА-80/Редуктор/Кольцо дистанционное 3.SLDPRT
ТПА-80/Редуктор/Кольцо дистанционное 4.SLDPRT
ТПА-80/Редуктор/Кольцо дистанционное 5.SLDPRT
ТПА-80/Редуктор/Кольцо дистанционное.SLDPRT
ТПА-80/Редуктор/Кольцо мазеудерживающее.SLDPRT
ТПА-80/Редуктор/Подшипник 46130 ГОСТ 381-75/Кольцо наружное 46130.SLDPRT
ТПА-80/Редуктор/Корпус редуктора.SLDPRT
ТПА-80/Редуктор/Крышка подшипника 1-2.SLDPRT
ТПА-80/Редуктор/Крышка подшипника 1.SLDPRT
ТПА-80/Редуктор/Крышка подшипника 2-2.SLDPRT
ТПА-80/Редуктор/Крышка подшипника 2.SLDPRT
ТПА-80/Редуктор/Крышка подшипника 3.SLDPRT
ТПА-80/Редуктор/крышка редуктора разрез.SLDPRT
ТПА-80/Редуктор/крышка редуктора.SLDPRT
ТПА-80/Редуктор/Манжета на 150.SLDPRT
ТПА-80/Редуктор/Манжета на 33.SLDPRT
ТПА-80/Редуктор/Маслоотбойное кольцо 1.SLDPRT
ТПА-80/Редуктор/Маслоотбойное кольцо 2.SLDPRT
ТПА-80/Редуктор/Подшипник 80210 ГОСТ 7242-81/Наружное кольцо 210.SLDPRT
ТПА-80/Редуктор/Подшипник 80207 ГОСТ 7242-81/Наружное кольцо.SLDPRT
ТПА-80/Редуктор/Подшипник 80207 ГОСТ 7242-81/Шарик.SLDPRT
ТПА-80/Чертежи/Клеть рабочая прошивного стана.spw
ТПА-80/Чертежи/механизм перемещения.spw
ТПА-80/Чертежи/План участка ТПА-80 пролёт А-Б, оси 1-31.spw
ТПА-80/экономика диплом 3 вар.xls
ТПА-80/Редуктор/Подшипник 46130 ГОСТ 381-75
ТПА-80/Редуктор/Подшипник 80207 ГОСТ 7242-81
ТПА-80/Редуктор/Подшипник 80210 ГОСТ 7242-81
ТПА-80/Редуктор
ТПА-80/Чертежи
ТПА-80
