Расчет межцентрового растояния для однорядных или двухрядных цепей и визуализация их в сборках

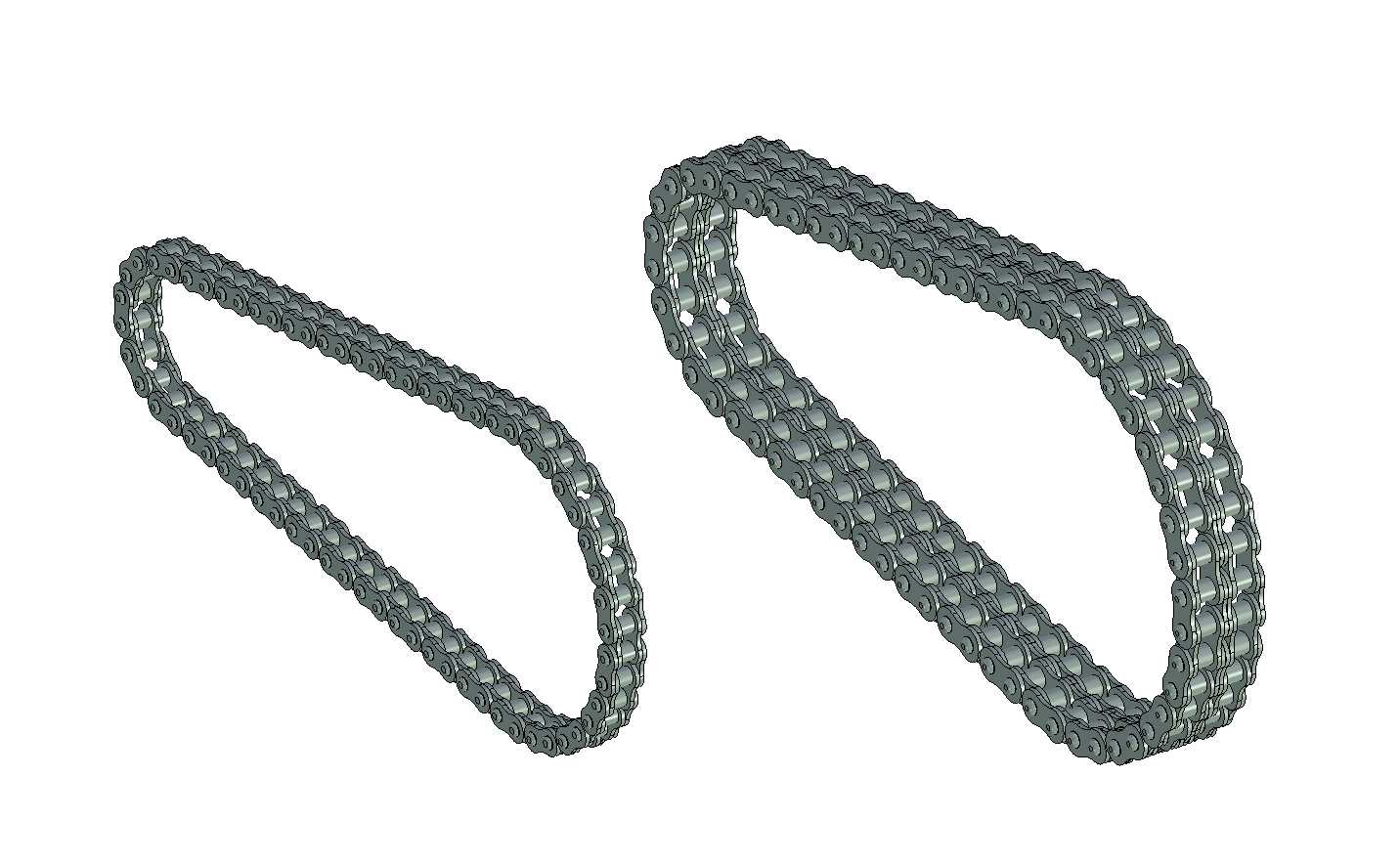

Работа представляет собой 3Д параметрическую модель однорядной или двухрядной цепной передачи. Для расчета параметров передачи вводятся тип цепи, количество зубьев звездочек и желаемое межцентровое расстояние. Далее производится расчет реального межцентрового расстояния, проверка на минимально допустимое межцентровое расстояние для заданной цепной передачи передачи и визуализация модели цепной передачи для вставки в сборки. Для использования файлы моделей передач (Цепь двухрядная ГОСТ 13568-75.grb и Цепь двухрядная ГОСТ 13568-75.grb) добавляются в каталог стандартных изделий T-Flex.

Состав: 3D параметрическая модель Язык документа

Софт: T-Flex CAD 12

Файлы:
Цепь двухрядная ГОСТ 13568-75.grb
Цепь однорядная ГОСТ 13568-75.grb
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: anmat
Дата: 2017-05-21
Просмотры: 2363
