Расчет привода конвейера

Белорусский национальный технический университет
Кафедра "Техническая эксплуатация автомобилей"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода конвейера"
Минск 2013

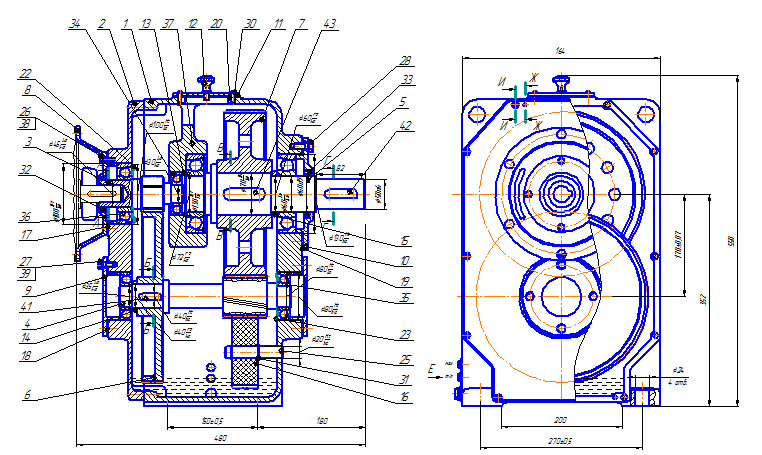

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода конвейера, который включает в себя электрический двигатель, двухступенчатый цилиндрический соосный редуктор. Графическая часть содержит 3 вида редуктора, сборочный чертеж редуктора,монтажный чертеж и 2 чертежа деталировки редуктора (вал тихоходный, колесо).

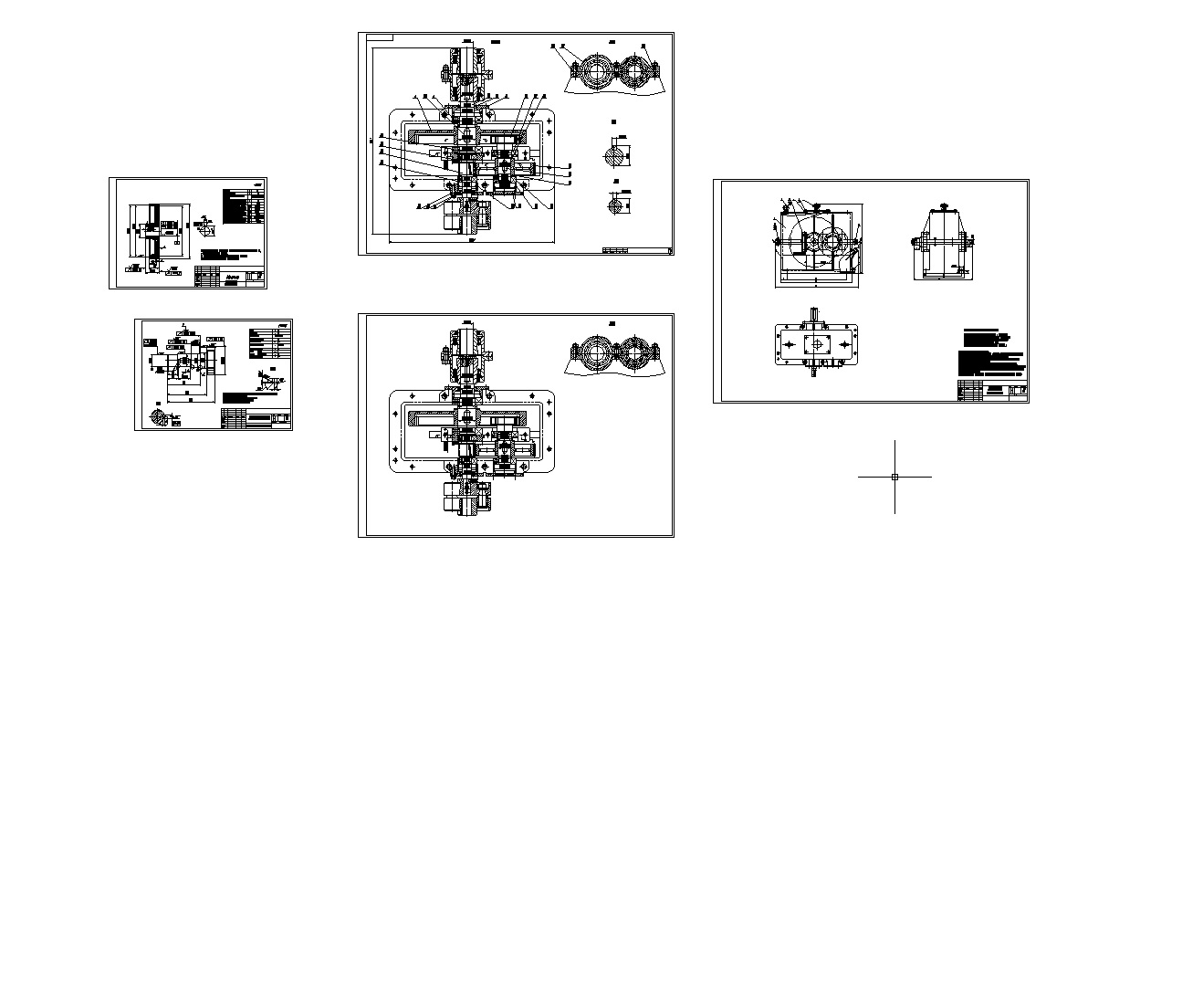

Курсовой проект содержит 3 листа формата А1, 2 листа формата А3, 2 спецификации, 42 страницы пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А100L4У3 (мощность 4,0 кВт, частота вращения 1435 об/мин)
Редуктор цилиндрический соосный двухступенчатый (u=16)
Частота вращения на выходном валу редуктора - 90 об/мин
Общее передаточное число привода - 16
Вращающий момент на выходном валу - 350,2 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1435
2. Общее передаточное число редуктора 16
3. Передаточное число быстроходной ступени 4,5
4. Передаточное число тихоходной ступени 3,55
5. Вращающий момент на тихоходном валу, Нм 350,2

Состав: Редуктор(сборочный чертеж),Привод(монтажный чертеж),Редуктор(Три вида),Деталировка(Колесо, вал), ПЗ, Спецификация Язык документа

Софт: AutoCAD 2008

Сайт: www

Просмотр файлов
chertezhi_4_sht.dwg
montazh_5.dwg
Pz_2.doc
Spetsifikatsia_mch.doc
