Расчет винтового домкрата

Криворожский Национальный Университет
Кафедра теоретической и прикладной механики
Расчетно-графическая работа по дисциплине "Детали машин"
На тему "Расчет винтового домкрата"
Кривой Рог 2012

В данной работе произведен расчет и конструирование винтового домкрата. Данный домкрат применяется для получения большого усилия на выходе с использованием небольшого рабочего усилия на входе. Основным элементом домкрата является передача винт-гайка. Передача винт-гайка служит для преобразования вращательного движения в поступательное. В силовых передачах винт-гайка часто применяется трапециедальная резьба. Она обладает высокой прочностью витков, технологична, имеет более высокий к.п.д., чем метрическая резьба, но может использоваться только при реверсивной нагрузке. Винт и гайка должны составлять прочную и износостойкую пару. Исходя из этого винт, который не подвергается закалке изготавливается из стали , а для изготовления гайки применяется бронза.

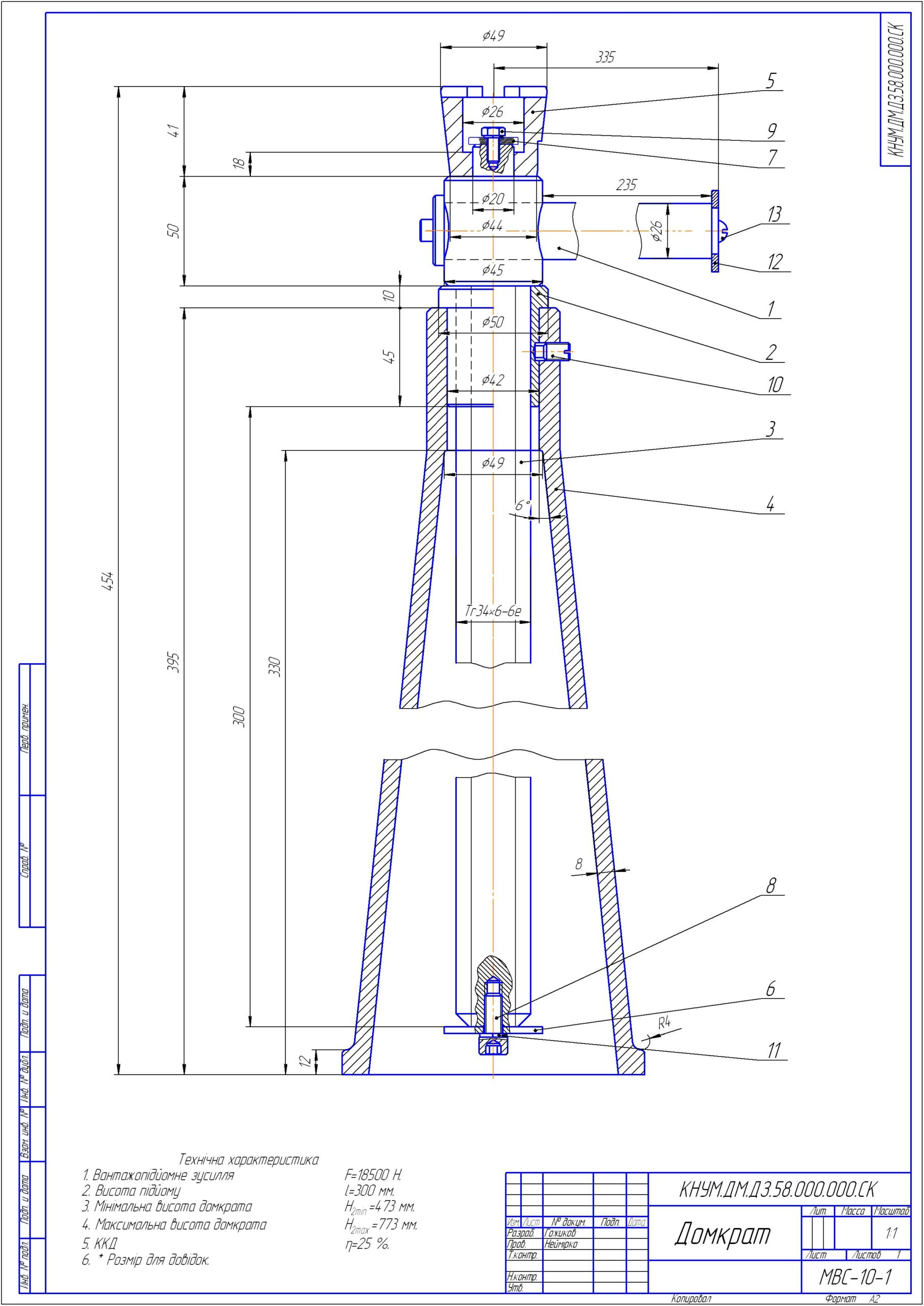

В конструкторской части был спроектирован домкрат с такими данными: Грузоподъемность домкрата F=18500Н, высота подъема груза l=300мм.
Графическая часть содержит 4 чертежа формата А4, 1 сборочный чертеж А2, 1 спецификацию и 7 страниц пояснительной записки.

Состав: Домкрат (СБ), Деталировка (гайка, винт, корпус, чашка), Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Расчет винтового домкрата

Просмотр файлов
Пояснювальна записка.doc
Винт.cdw
Гайка.cdw
Корпус.cdw
Чашка.cdw
Домкрат.cdw
Спецификация.spw
