Расчёт одноступенчатого конического прямозубого редуктора

Санкт-Петербургский государственный горный университет
Кафедра КГМ и ТМ
Курсовой проект по дисциплине: Детали машин
Тема: Расчёт одноступенчатого конического редуктора
Санкт-Петербург 2011

В данном курсовом проекте представлен расчёт одноступенчатого конического зубчатого редуктора. Проводится выбор электродвигателя, исходя из мощности на выход валу двигателя, частоты вращения выходного вала и рассчитанного коэффициента полезного действия ( КПД ), выбор материала зубчатых колёс, определяется допускаемые контактные напряжения и изгибные, определяются основные параметры передачи, предварительные диаметры валов, выбор подшипников, рассчитывается на прочность и выносливость выходной вал редуктора и шпоночные соединения, определяется ресурс подшипников.

В данном курсовом проекте необходимо: произвести кинематический расчёт передачи, выбрать материал зубчатых колес и определить допускаемые контактные и изгибные напряжения, определить основные параметры передачи, исходя из критерия контактной выносливости, рассчитать геометрию передачи, определить окружную скорость в зацеплении, найти усилия, действующие в зацепление и проверить передачу на контактную и изгибную выносливость, определить ориентировочный диаметр валов, ориентировочно наметить диаметры вала для установки на валах подшипников качения, выполнить эскизную компоновку выходного вала, рассчитать на прочность и выносливость выходной вал редуктора, определить ресурс выбранных ранее подшипников, произвести расчёт на прочность шпоночных соединений с валом.

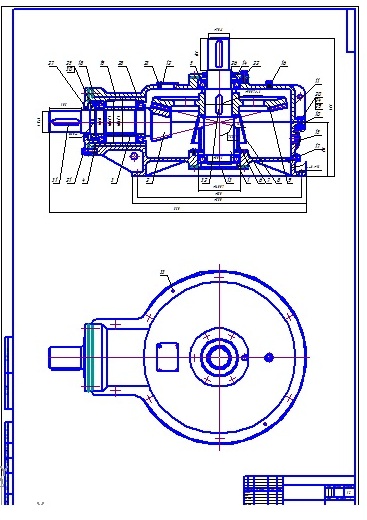

Графическая честь представляет собой сборочный чертёж конического редуктора со спецификацией деталей.

Исходные данные к проекту:
Схема 4; Вариант 9;
Вид передачи: прямозубая;
Мощность на выходном валу редуктора: N2= 44,0 кВт;
Частоту вращения тихоходного вала:
n2= 180 об/мин;
Срок службы передачи:
LH= 15 000 часов.

Состав: ПЗ, СБ, Спецификация Язык документа

Софт: Компас v11, CDW

Каталог / Машиностроение и механика / Детали машин / Расчёт одноступенчатого конического прямозубого редуктора

Просмотр файлов
specifikaciya_1.doc
specifikaciya_2.doc
ПЗ_Сх 4 Вар 9 моя.doc
Чертеж Сх 4 Вар 9.cdw
