Расчёт привода цепного конвейера

Казанский государственный аграрный университет
Кафедра общеинженерных дисциплин
Курсовой проект по деталям машин и основам конструирования
На тему: «Расчёт привода цепного конвейера»
Казань 2013

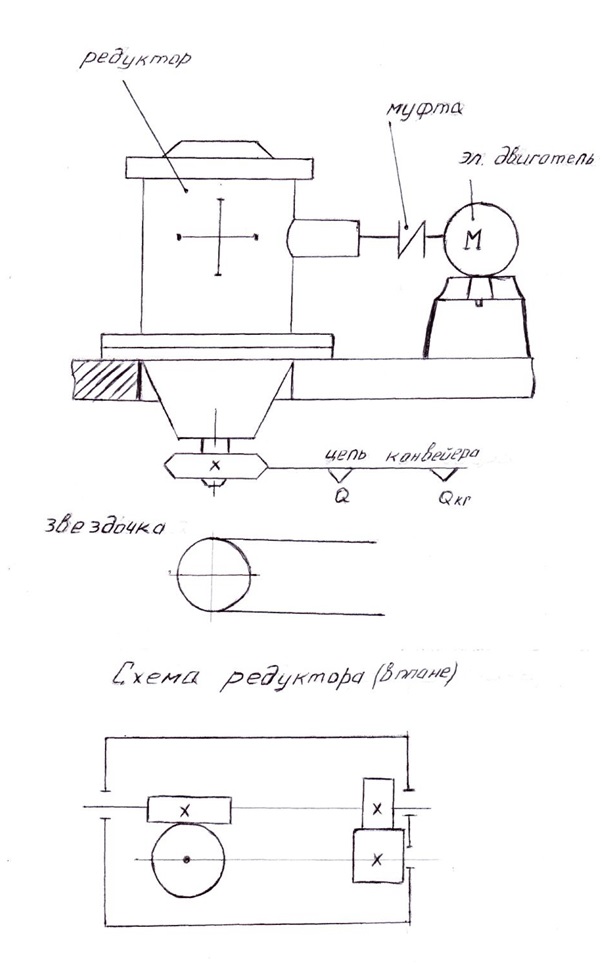

В данном проекте проектируется привод цепного конвейера.
Графическая часть содержит спецификации на редуктор и привод, сборочный чертёж редуктора, общий вид привода, чертежи вала, корпуса и червячного колеса.
Курсовой проект содержит 2 спецификации, 4 листа формата А1, 2 листа формата А3 графической части, 48 страниц пояснительной записки, содержащей 3 рисунка и 4 источника.
В конструкторской части был спроектирован привод цепного конвейера на основании технического задания указанного в пояснительной записке.

1.Тяговое усилие на цепи конвейера                          7000Н

2.Скорость движения цепи конвейера                        0,14 м/с

3.Число зубьев тяговой звездочки                                10

4. Шаг тяговой цепи                                                    80мм

5.Коэффициент суточного использования                 0,5

6.Коэффициент годового использования                   0,65

7. Наработка                                                                194

8.Подшипник                                                                №305

Состав: Редуктор (СБ), Привод (ВО), Деталировка (вал, корпус, червячное колесо), спецификация на привод и редуктор, ПЗ. Язык документа

Софт: Компас-3D 13

Каталог / Машиностроение и механика / Детали машин / Расчёт привода цепного конвейера

Просмотр файлов
вал.cdw
колесо червячное.cdw
корпус.cdw
курсовая подм и ок титульник.doc
редуктор.cdw
СБ редуктор.cdw
СБОРОЧНЫЙ ЧЕРТЕЖ ПРИВОДА.CDW
СПЕЦИФИКАЦИЯ 1.SPW
СПЕЦИФИКАЦИЯ СБ.SPW
цп.docx
привод.SPW
редуктор 2.cdw
редуктор.SPW
червячное колесо.cdw
общий вид привода (1).CDW
