Расчёт цилиндрического косозубого соосного редуктора по заданным данным

Восточно-украинский национальный университет имени Владимира Даля
Кафедра железнодорожного, автомобильного транспорта и подъёмно-транспортных машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчёт цилиндрического косозубого двухступенчатого соосного редуктора по заданным конечным данным"
Северодонецк 2011

Исходные данные:
Окружное усилие на барабане Ft = 4 кН
Окружная скорость на барабане V = 1 м / с
Диаметр барабана D = 800 мм
Срок службе передачи Lh = 15000 часов

В данной работе проводится расчеты цилиндрического косозубого двухступенчатого соосного редуктора по заданным исходным данным, применяемого в приводах общего назначения.

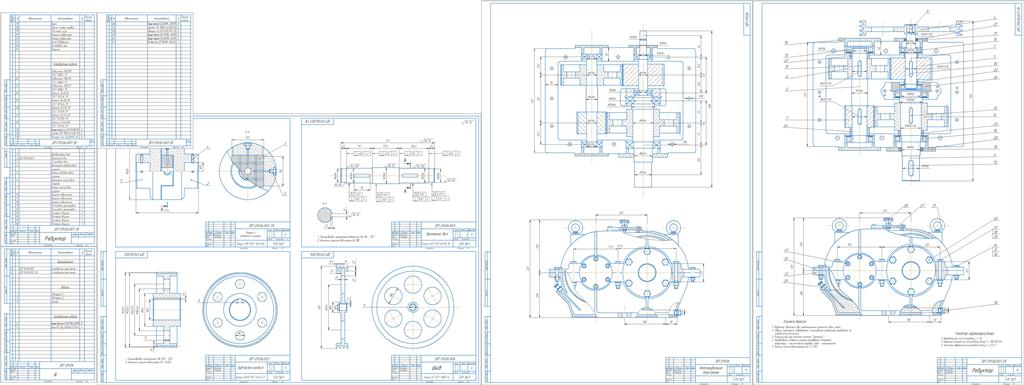

Графическая часть содержит: Сборочный чертёж редуктора и спецификацию к нему, деталировку и спецификацию к ней, компановочный чертёж.

Введение
аналитический обзор
1 Выбор электродвигателя и кинематические розраихункы привода
2 Расчет тихоходной цилиндрической прямозубой передачи редуктора
3 Расчет быстроходной цилиндрической косозубые передачи редуктора
4 Расчет реминноои передачи редуктора
5 Предварительные расчеты валов
6 Конструктивные розвмиры зубчатых колес
7 Конструктивные розвмиры корпуса и крышки редуктора
8 Первый этап компанування редуктора
9 Второй этап расчета валов
10 Проверочный расчет подшипников качения
11 Второй этап компанування редуктора
12 Проверка прочности шпоночных соединений
13 Уточненный расчет валов
14 Уточненные размеры зубчатых колес
15 Выбор смазки
16 Составление редуктора
17 Выбор и проверочный расчет муфты
список литературы

Состав: Деталировка(муфта с плавающим сухарём, зубчатое колесо, шкив, промежуточный вал) + Спецификация, Редуктор(СК) + спецификация,Компановочный чертёж редуктора, ПЗ Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Детали машин/
Детали машин/Компанувальне Креслення _ ДМ 09.06.cdw
Детали машин/Деталировка _ ДМ 09.06.spw
Детали машин/Деталировка.cdw
Детали машин/ДМ 09.06 ПЗ 2.docx
Детали машин/Зміст.doc
Детали машин/Редуктор.cdw
Детали машин/Редуктор _ ДМ 09.06.001 СК.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: KokaiHyM
Дата: 2017-10-03
