Разработка привода ленточного конвейера F(t )=3,0 кН

Белорусско-Российский университет
Кафедра: "Основы проектирования машин"
Курсовой проект по дисциплине: "Детали машин"
На тему: "Разработка привода ленточного конвейера"
Могилев 2017

Исходные данные:
Срок службы привода 7 лет
Окружное усилие на барабане F(t )=3,0 кН
Скорость ленты V=2,4 м/с
Диаметр барабана D=320 мм

В данной курсовой работе был спроектирован и рассчитан привод ленточного конвейера.По расчетным вращающим моментам, частотам вращения и мощностям на валах были выбраны стандартные: электродвигатель и компенсирующие муфты.

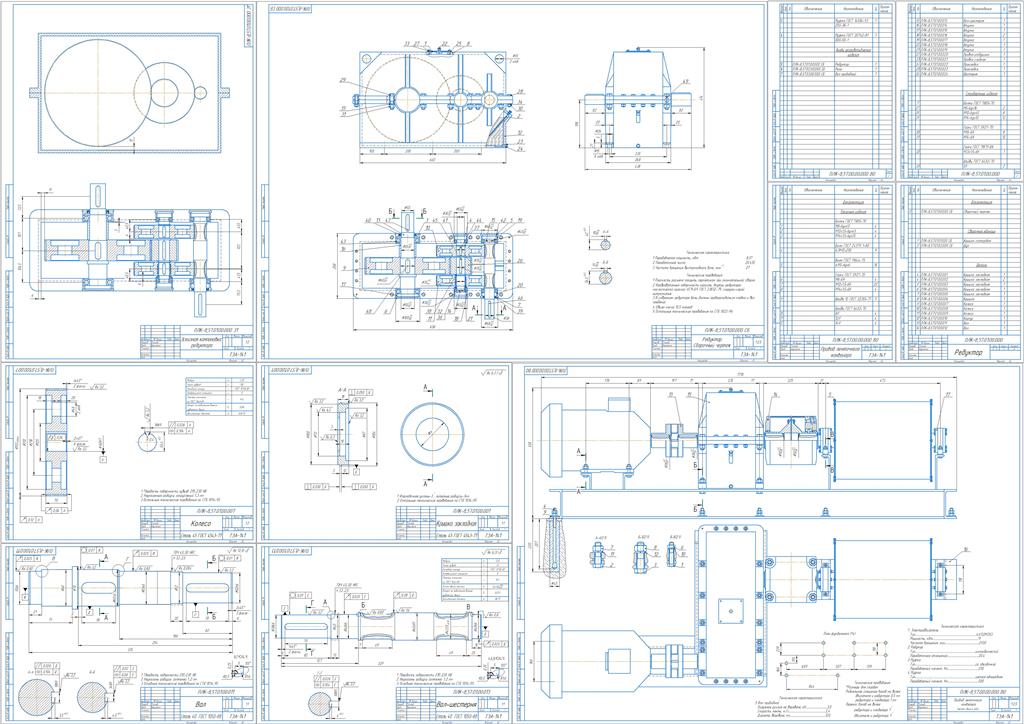

Графическая часть содержит чертеж привода,редуктора,деталировку и спецификацию.

Содержание

Введение………………………………………………………………………………3
1 Энерго-кинематический расчет привода ………………………………………...4
2 Расчет передач редуктора …………………………………………………….......8
2.1 Расчет тихоходной передачи редуктора……………………..……………….8
2.2 Расчёт быстроходной передачи редуктора …………………………..……. 13
3 Проверочный расчёт передач редуктора ………………………………...……..18
3.1 Проверочный расчёт тихоходной передачи редуктора …………….……...18
3.2 Проверочный расчёт быстроходной передачи редуктора………………….19
4 Расчет тихоходного вала редуктора……………………………………………..22
4.1 Расчет диаметров валов………………………………………………………22
4.2 Расчет вала…………………………………………………………………….23
5 Расчет основных размеров корпуса редуктора ……………..………………….27
6 Проверочный расчет вала на усталостную выносливость …………………….29
7 Расчет шпоночных соединений………………………………………………….32
8 Выбор и расчёт подшипников качения……………………………..…………...33
9 Выбор соединительных муфт……………............................................................37
Заключение………………………………………………………………………….38
Список литературы………………………………………………………………....39
