Промотур КОМПАС v17

Разработка рабочего чертежа конического зубчатого колеса

Ивановский государственный политехнический университет,
Кафедра ПТСДМ и СГ,
курсовой проект по дисциплине «Основы метрологии, стандартизация , сертификация и контроль качества». на тему «Разработка рабочего чертежа конического зубчатого колеса»
Иваново 2013г

Содержание
Введение
1 Допуски и посадки конических соединений………………………………………………….5
1.1 Способы посадок………………………………………………………………………………………….5
1.2 Характер посадок…………………………………………………………………………………………6
1.3 Конические соединения в машиностроении……………………………………………...8
2 Расчет зубчатого колеса………………………………………………...................................11
2.1 Выбор материала и термической обработки , определение допускаемых напряжений ……………………………………………………………………………….11
2.2 Определение геометрических параметров колеса …………………………………...11
2.3 Проверка зубьев колеса по напряжениям изгиба и контактным напряжениям………………………………………………………………………………………………14
3 Выбор и проверочный расчет шпоночных соединений………………………………16
4 Выбор допусков, посадок и шероховатости для зубчатого колеса……………..17
Литература………………………………………………………………………………………………………..18

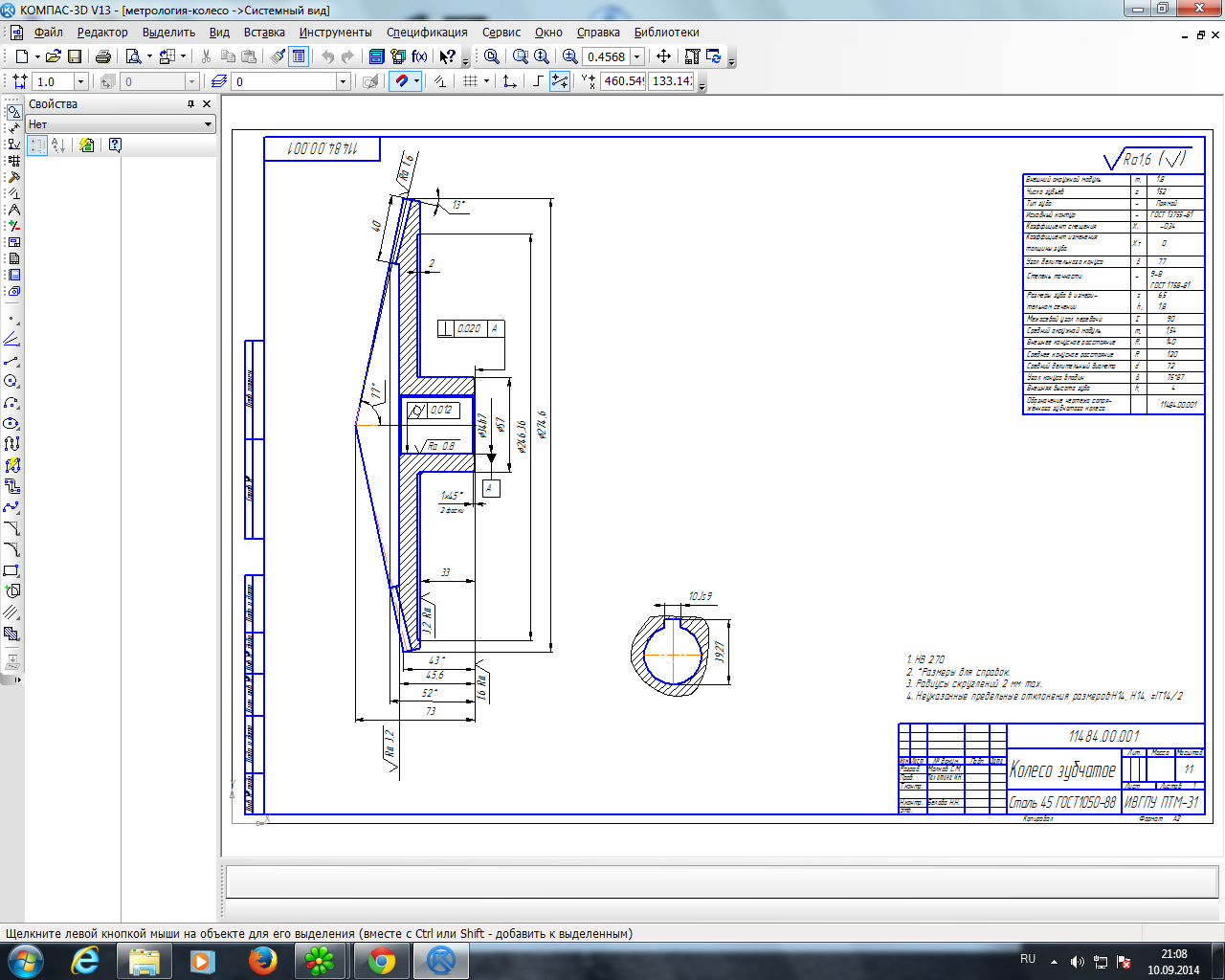

Состав: рабочий чертеж конического колеса Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Разработка рабочего чертежа конического зубчатого колеса
