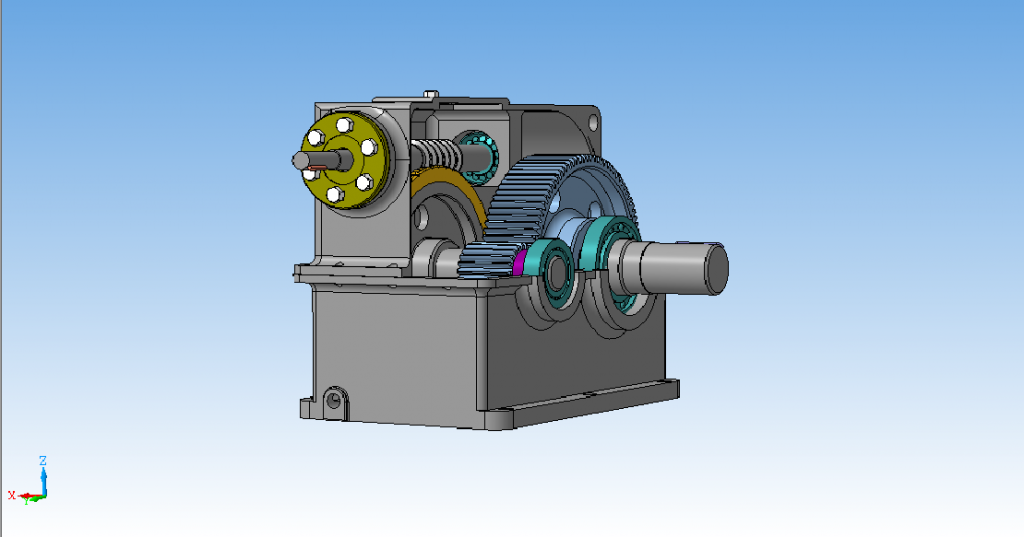

Редуктор червячно-цилиндрический 3D

Червячно-цилиндрические редукторы имеют червячную-быстроходную ступень с обычными для нее параметрами и одну ( ЧЦ) или две ( ЧЦ2) цилиндрические ступени с параметрами цилиндрического редуктора развернутой схемы. Эти редукторы имеют большие передаточные отношения и низкий уровень шума. Червяк обычно располагают внизу, что вызвано условиями смазывания зацепления, расположением подшипников червяка и условиями сборки.Червячно-цилиндрические редукторы могут выполняться с нижним, верхним и боковым расположением червяка

Состав: Вал-шестерня,выходной вал,зубчатое колесо,крышка вала червячного колеса,крышка вала шестерни,подшибник выходного вала,карпус,крышка,червяк редуктора,червячное колесо. Язык документа

Софт: Компас v12

Каталог / Машиностроение и механика / Детали машин / Редуктор червячно-цилиндрический 3D

Просмотр файлов
Редуктор червячно-цилиндрический/Thumbs.db
Редуктор червячно-цилиндрический/Вал-шестерня.m3d
Редуктор червячно-цилиндрический/Выходной вал.m3d
Редуктор червячно-цилиндрический/Зубчатое колесо.m3d
Редуктор червячно-цилиндрический/Крышка вала червячного колеса.m3d
Редуктор червячно-цилиндрический/Крышка вала-шестерни.m3d
Редуктор червячно-цилиндрический/Крышка червяка.m3d
Редуктор червячно-цилиндрический/Подшипник вала червячного колеса.m3d
Редуктор червячно-цилиндрический/Подшипник выходного вала.m3d
Редуктор червячно-цилиндрический/Подшипник червяка.m3d
Редуктор червячно-цилиндрический/Редуктор корпус.m3d
Редуктор червячно-цилиндрический/Редуктор крышка.m3d
Редуктор червячно-цилиндрический/Сборка 2,1.a3d
Редуктор червячно-цилиндрический/Сборка корпус редуктора.a3d
Редуктор червячно-цилиндрический/червяк редуктора.m3d
Редуктор червячно-цилиндрический/Червячное колесо.m3d
Редуктор червячно-цилиндрический
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
