Редуктор червячный одноступенчатый u=18

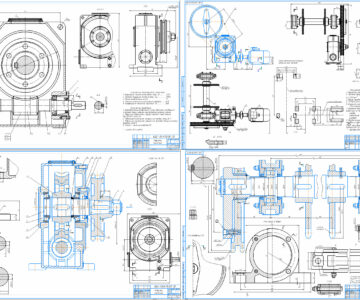

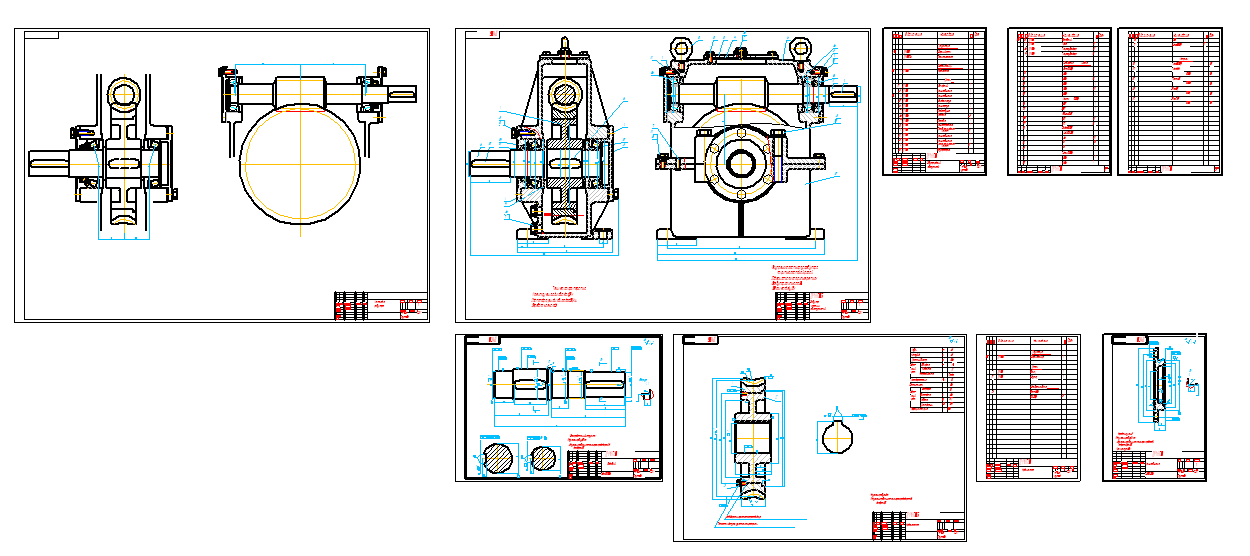

На чертежах компоновка редуктора,сам редуктор,чертеж ведомого вала,червячное колесо,крышка подшипника
Техническая характеристика.
1. Момент кручения на выходном валу 523 Нм.
2. Частота вращения выходного вала 53 об/мин.
3. Передаточное число 18

Исходные данные:
Усилие на канате P= 4000 Н
Скорость троса v=0,7 м/с
Диаметр барабана Dб=0,25 м
Расчетный срок эксплуатации редуктора Н=8000 часов

ОГЛАВЛЕНИЕ
Введение 3
Выбор электродвигателя и кинематический расчёт 4
Расчёт червячного редуктора 5
Предварительный расчет валов редуктора и конструирование червяка и червячного колеса 8
Геометрические параметры корпуса редуктора 9
Выбор подшипников качения 10
Выбор муфт 11
Проверка долговечности подшипников 12
Тепловой расчёт редуктора 18
Проверка прочности шпоночных соединений 19
Уточнённый расчёт валов 20
Посадки основных деталей редуктора 22
Выбор сорта масла 24
Сборка редуктора 25
Заключение 26
Литература 27

Состав: вид общий , Сборочный чертеж, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
3D2/
3D2/Чумакин_РЧО-140.18.frw
3D2/Чумакин_ТСХИ_РЧО-140.18.doc
