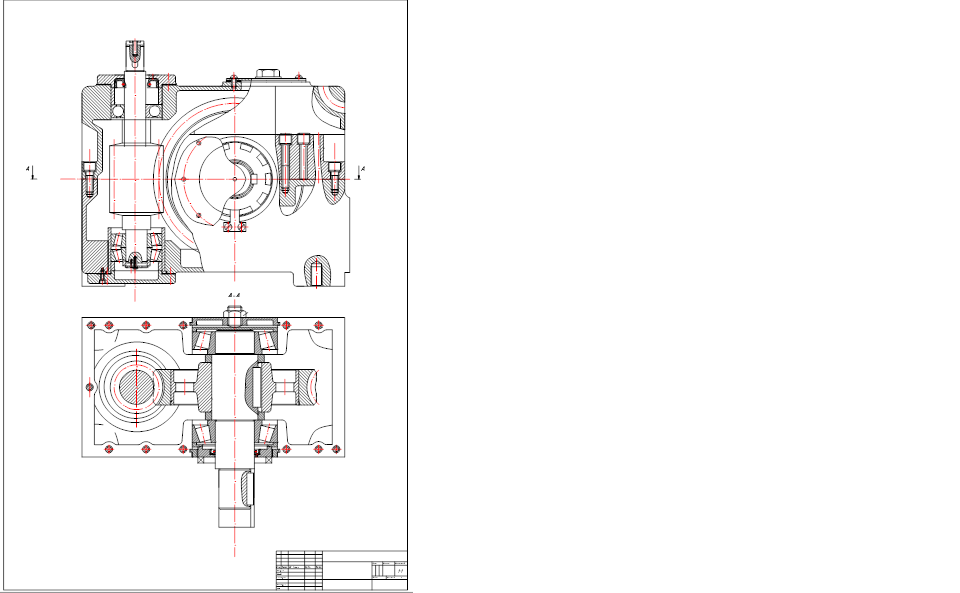

Редуктор червячный одноступенчатый

«Владимирский государственный университет имени Александра Григорьевича и Николая Григорьевича Столетовых»
Кафедра «Теоретическая и прикладная механика»
Расчетно-графическая работа по дисциплине: «Детали машин и механизмов»
на тему: «Расчет одноступенчатого редуктора»
Владимир 2011
Техническое задание 6

Исходные данные:
грузоподъемность: F = 2,0 кН;
скорость подъема: υ = 0,75 м/с;
шаг тяговой цепи: р = 150 мм;
число зубьев звездочки: z = 7;
допускаемое отклонение скорости подъема: δ = 7%;
срок службы привода: L = 7 лет.

Техническая характеристика
1. Вращающий момент на тихоходном валу Т2=353 Н·м
2. Частота вращения тихоходного вала n1=712 об/мин
3. Общее передаточное число u=68
4. Степень точности изготовления передачи 8-В
5. Коэффициент полезного действия η= 0,88

Состав: Сборочный чертеж, Спецификация, Пояснительная записка, Эпюры, Силовая схема нагружения валов Язык документа

Софт: AutoCAD 2011

Каталог / Машиностроение и механика / Детали машин / Редуктор червячный одноступенчатый

Просмотр файлов
ПЗ.docx
Сборочный чертеж.dwg
Эпюры.dwg
Силовая схема нагружения валов.dwg
Компоновка.dwg
ДММ_Спецификация.docx
