Промотур КОМПАС v17

Редуктор червячный привода к шнека

Курсовой проект по ОК и ДМ
КарГТУ кафедра ГМ и О гр. ГМ-09-1
Проектирование привода к шнеку

1 Техническая характеристика
1.1 Номинальная мощность, кВт 3,3
1.2 Передаточное число: 25
1.3 Параметры на валу червячного колеса:
частота вращения, об/мин 46,08
момент вращения, Нхм 512,8
1.4 Схема сботки по ГОСТ 20758-75

Введение
1 Выбор электродвигателя. Кинематический и силовой расчет привода
2 Расчет редуктора
3 Расчет клиноременной передачи
4 Предварительный расчет валов редуктора
5 Определение конструктивных размеров червяка и червячного колеса
6 Определение конструктивных размеров корпуса редуктора
7 Проверка долговечности подшипников
8 Тепловой расчет редуктора
9 Проверка прочности шпоночных соединений
10 Уточненный расчет валов
Список используемых источников

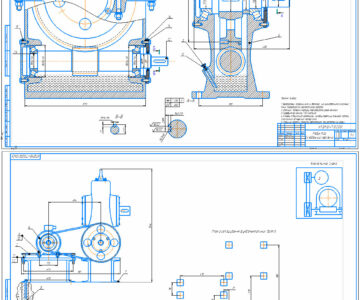

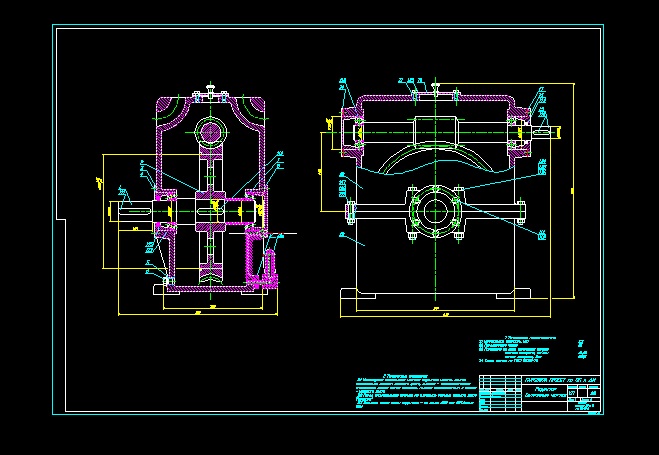

Состав: Сборочный чертеж червячного редуктора на А1, две спецификации на А4, и 4 сборочных чертежей с разрезным видом на А3, пояснительная записка Язык документа

Софт: AutoCAD

Каталог / Машиностроение и механика / Детали машин / Редуктор червячный привода к шнека

Просмотр файлов
Редуктор червячный (червяк сверху).bak
Редуктор червячный (червяк сверху).dwg
Пояснилка5_5.doc
