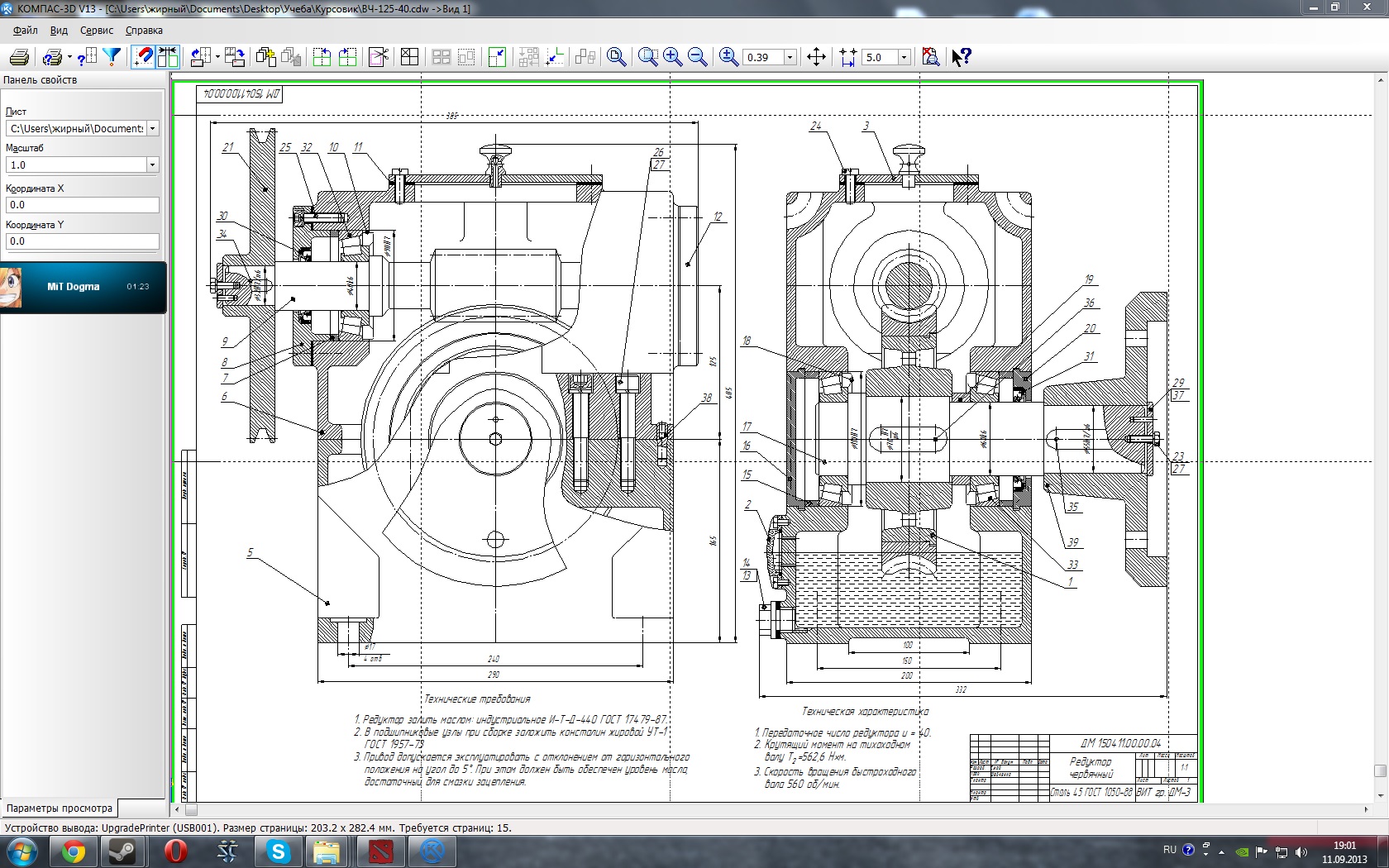

Редуктор червячный u=40

Воскресенский индустриальный техникум
151031 МОНТАЖ И ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ
Курсовой проект по дисциплине "Детали машин"
На тему "Привод электрической лебедки"
Воскресенск 2012

В данном проекте рассчитан и начерчен редуктор по данным из учебника Шенблита
Курсовой проект содержит 32 листа формата А4 пояснительной записки и 3 чертежа(редуктор в сборе,вал и колесо червячное) +спецификация
Редуктор конечно вымышленный, такой чертят все механики 3 курса в техникумах, так что может кому то пригодиться)
Задание 10 вариант 8

Техническая характеристика
1. Передаточное число редуктора u = 40.
2. Крутящий момент на тихоходном валу Т =562,6 Н м.
3. Скорость вращения быстроходного вала 560 об/мин.

Состав: Редуктор (СБ), Деталировка (вал и колесо червячное), ПЗ Язык документа

Софт: Компас-3D 13

Сайт: www

Просмотр файлов
10-8.docx
Soderzhanie.docx
Вал.bak
Вал.cdw
ВЧ-125-40.bak
ВЧ-125-40.cdw
Колесо червячное.bak
Колесо червячное.cdw
Спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
