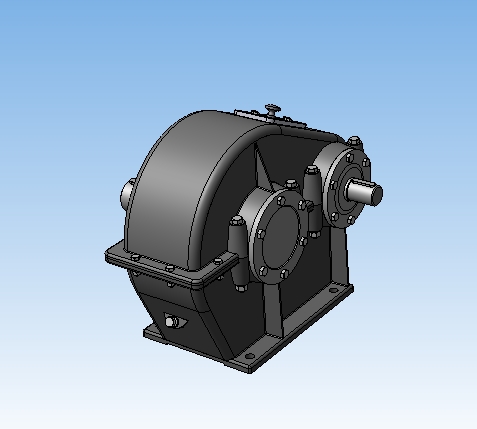

Редуктор горизонтальный цилиндрический одноступенчатый 3D модель

Редуктор - механизм, передающий и преобразующий крутящий момент, с одной или более механическими передачами. Основные характеристики редуктора — КПД, передаточное отношение, передаваемая мощность, максимальные угловые скорости валов , количество ведущих и ведомых валов, тип и количество передач и ступеней.

Характеристики

Передаточное число U = 3,55
Число зубьев шестерни Zш = 22
Число зубьев колеса Zк = 74
Модуль зубчатого зацепления m = 6
Межосевое растояние а = 260 мм
Диаметр шестерни dш = 110 мм
Диаметр колеса dк = 390 мм
Угол наклона зубьев - 17 град.
К.П.Д. - 0,95

Состав: 3D сборка Язык документа

Софт: Компас 3d v13,M3D

Каталог / Машиностроение и механика / Детали машин / Редуктор горизонтальный цилиндрический одноступенчатый 3D модель

Просмотр файлов
Редуктор цилиндрический/_РЕДУКТОР.a3d
Редуктор цилиндрический/Вал ведомый.m3d
Редуктор цилиндрический/Ведущий вал-шестерня.m3d
Редуктор цилиндрический/Колесо зубчатое.m3d
Редуктор цилиндрический/Кольцо маслоудерживающее 1.m3d
Редуктор цилиндрический/Кольцо маслоудерживающее 2.m3d
Редуктор цилиндрический/Кольцо распорное.m3d
Редуктор цилиндрический/Корпус.m3d
Редуктор цилиндрический/Крышка подшипника глухая 1.m3d
Редуктор цилиндрический/Крышка подшипника глухая 2.m3d
Редуктор цилиндрический/Крышка подшипника сквозная 1.m3d
Редуктор цилиндрический/Крышка подшипника сквозная 2.m3d
Редуктор цилиндрический/Крышка редуктора.m3d
Редуктор цилиндрический/Крышка смотрового отверстия.m3d
Редуктор цилиндрический/Маслоуказательный жезл.m3d
Редуктор цилиндрический/Ручка-отдушина.m3d
Редуктор цилиндрический/Шпонка 11.m3d
Редуктор цилиндрический/Шпонка 21.m3d
Редуктор цилиндрический/Шпонка 22.m3d
Редуктор цилиндрический
