Редуктор конический одноступенчатый с вертикальным тихоходным валом u=5

Альметьевский государственный нефтяной институт
Кафедра прикладной механики Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Приводная станция подвесного конвейера" Техническое задание №2 Вариант №9
Альметьевск 2013


Редуктор конический одноступенчатый с вертикальным тихоходным валом

Тяговая сила цепи Fn = 5,2 кН;
скорость грузовой цепи — 0,55 м/с;
шаг грузовой цепи р = 80 мм,
число зубьев звёздочки z = 7,
допускаемое отклонение скорости грузовой цепи δ = 6 %,
срок службы привода LT = 4

Курсовой проект содержит 3 листа формата А1 и 4 листа А3 графической части, 27 страниц пояснительной записки

Состав: Редуктор(СБ), Деталировка(глухая крышка, вал ведомый, вал ведущий, зубчатое колесо коническое, рама) монтажная схема(СБ), Спецификация, Записка Язык документа

Софт: Компас-3D 13

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редуктор конический одноступенчатый с вертикальным тихоходным валом u=5

Просмотр файлов
Вал ведомый.cdw
Вал ведущий.cdw
Глухая крышка.cdw
Зубчатое колесо коническое.cdw
Монтажная схема.bak.cdw
Поясниловка.doc
Рама.cdw

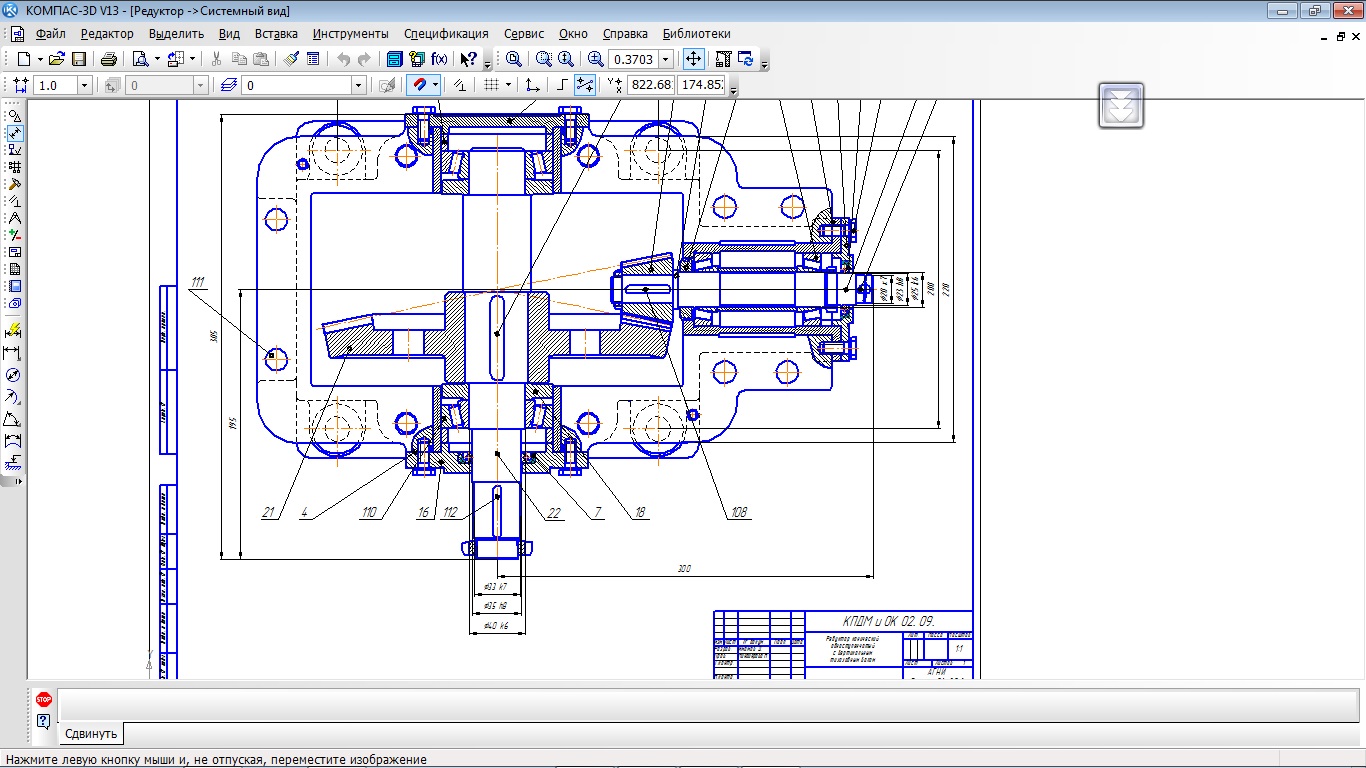

Редуктор.cdw
Спецификация.spw
