Редуктор цилиндрический одноступенчатый

1 межосевое расстояние - 125 мм
2 передаточное число - 4
3 частота вращения быстроходного вала - 420 об/мин
4 частота вращения тихоходного вала - 105 об/мин
5 мощность на быстроходном валу - 4,51 кВт
6 мощность на тихоходном валу валу - 4,33 кВт
7 угловая сскорость на быстроходном валу валу - 44,0 1/с

ГГДСК, ТЭА - 21

Заданием на курсовой проект предусмотрена разработка конструкции одноступенчатого цилиндрического редуктора привода цепного конвейера.
Приводное устройство включает в себя двигатель, передачу с поликлиновым ремнем, цилиндрический редуктор, упругую втулочно-пальцевую муфту и приводной вал.
Исходными данными для проектирования являются: мощность на ведомом валу привода PB = 4,2 кВт; число оборотов ведомого вала привода nB = 105 об/мин; срок службы привода = 10 лет.
Редуктор предназначен для передачи мощности от вала двигателя к приводному валу рабочей машины, понижения угловых скоростей и, соответственно, повышения вращающегося момента ведомого вала по сравнению с ведущим валом. Редуктор состоит из корпуса, в котором помещаются элементы передачи – зубчатые колеса, валы, подшипники и т.д.

Состав: СБ, Спецификация, Компоновка, Деталировка, ПЗ Язык документа

Софт: Компас v13, cdw, frw

Каталог / Машиностроение и механика / Детали машин / Редуктор цилиндрический одноступенчатый

Просмотр файлов
СП (06-01).doc

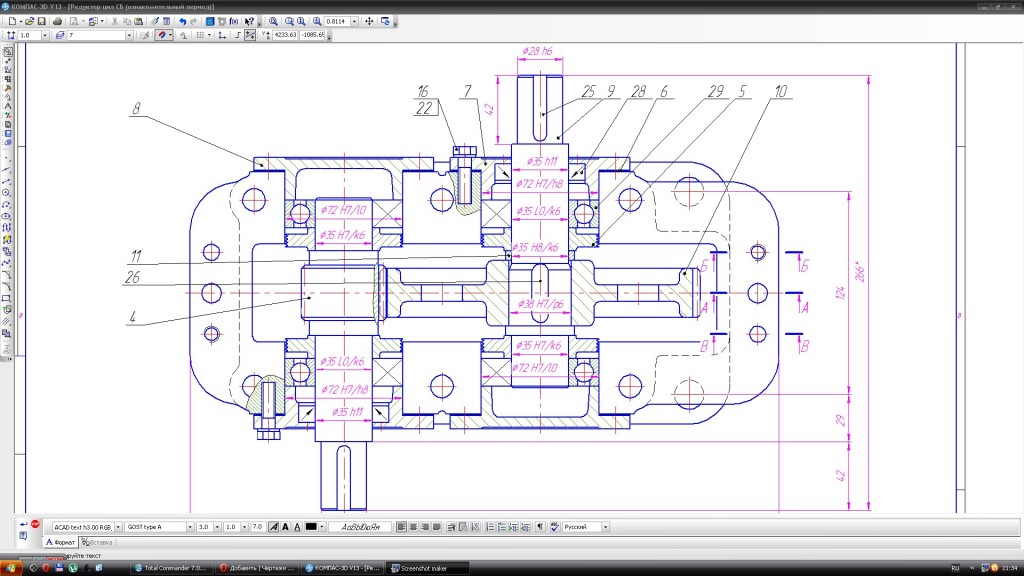

Редуктор цил СБ.frw
Редуктор цилиндрический_ПЗ_TЭA-21.doc
Компоновка цилиндрический.frw
Колесо цил.cdw
Вал цил.cdw
описание.txt
