Редуктор цилиндрический одноступенчатый прямозубый горизонтальный u=2,5

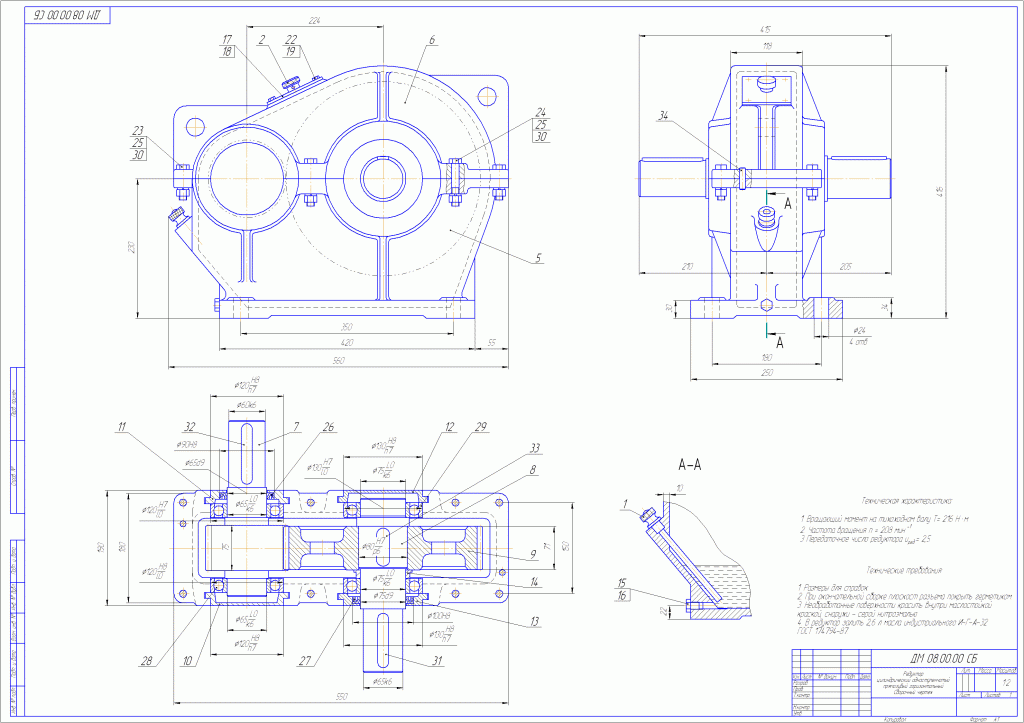

В данном проекте проектируются одноступенчатый горизонтальный цилиндрический прямозубый редуктор и цепная передача для привода к ленточному транспортеру. Произведены кинематический расчет привода, расчет зубчатой передачи редуктора, проверочный расчет зацепления, расчет цепной передачи привода, компоновка и конструирование элементов редуктора. Курсовой проект содержит графическую часть: сборочный чертеж редуктора (А1), спецификацию, чертеж корпуса редуктора (А2), чертеж зубчатого колеса (А3), чертеж тихоходного вала (А3) и расчетную часть: пояснительная записка на 41 странице.
В конструкторской части спроектирован одноступенчатый горизонтальный цилиндрический прямозубый редуктор, со следующими техническими характеристиками:
Вращающий момент на тихоходном валу Т= 216 Н м
Частота вращения тихоходного вала n = 208 об/мин.
Передаточное число редуктора u = 2,5

Состав: Редуктор (СБ), Спецификация, Деталировка (корпус, колесо зубчатое, вал тихоходный), ПЗ Язык документа

Софт: Компас v8+
