Редуктор вертикальный

Донецкая Академия Автомобильного Транспорта
Факультет АТР Кафедра ОПМ
Курсовой проект по дисциплине «Детали машин»
по теме: «Расчет редуктора привода цепного конвейера»
ПК.04.16.13-5.00.00.000
Донецк 2011
редуктор вертикальный цилиндрический.

Исходные данные:
Мощьность на выходном валу Pmax=7 кВТ
частота оборотов выходного вала nв=40 об/мин.
Срок службы привода L=6 лет
Суточная продолжительность работы nд=2 смены.
Коэффициент использования привада в течении смены Кв=0,7.

Техническая характеристика:
1. Вращающий момент на тихоходном валу
2. Частота вращения тихоходного вали n=38,49 мин.
3. Характеристика зацепления (U =25.2)
1-я ступень (U=6,3; m=2,5; z =20; z =126; β=12 )
2-я ступень (U=4; m=4,5; z =20; z =80; )
4. Коэффициент полезного действия η=0,884.
5. Степень точности передачи первой 8-В, второй 9-В.

Состав: Сборочный чертеж(СБ), Специфекация, Деталировка. Язык документа

Софт: Компас v11

Просмотр файлов
ЗАПИСКА_ПРимер для диат.doc
Спецификация.bak
Спецификация.spw
Чертеж редуктор 2.bak
Чертеж редуктор 2.cdw

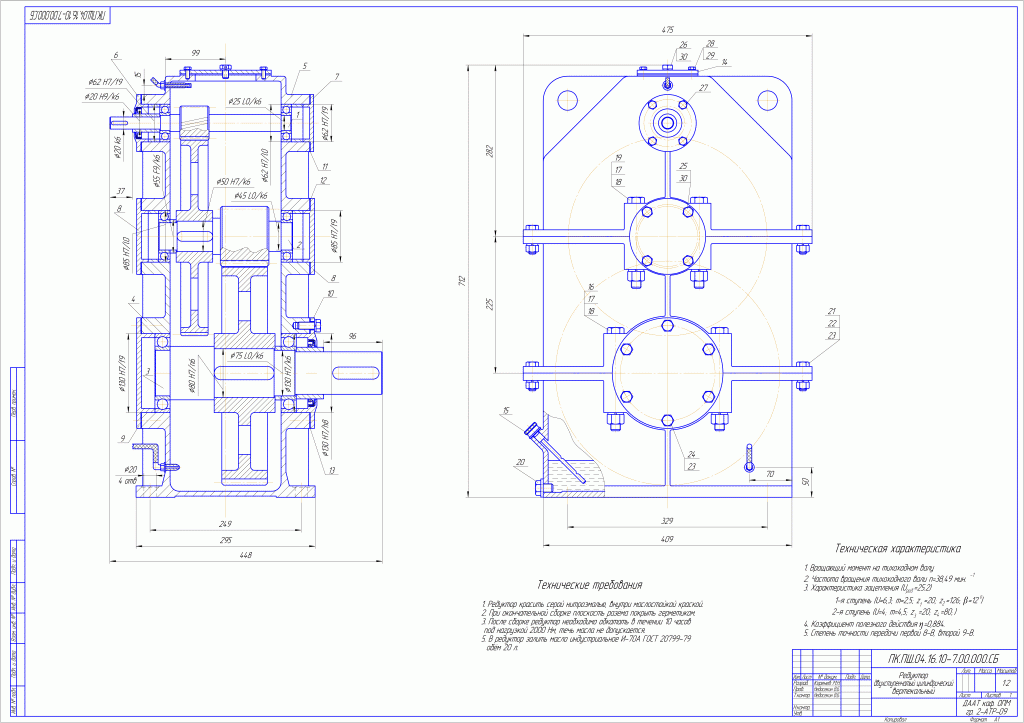

Чертеж редуктор 2.gif
Чертеж вал выходной.bak
Чертеж вал выходной.cdw
Чертеж вал шестерня.bak
Чертеж вал шестерня.cdw
Чертеж колесо.bak
Чертеж колесо.cdw
Крышка.cdw
Крышка.bak
