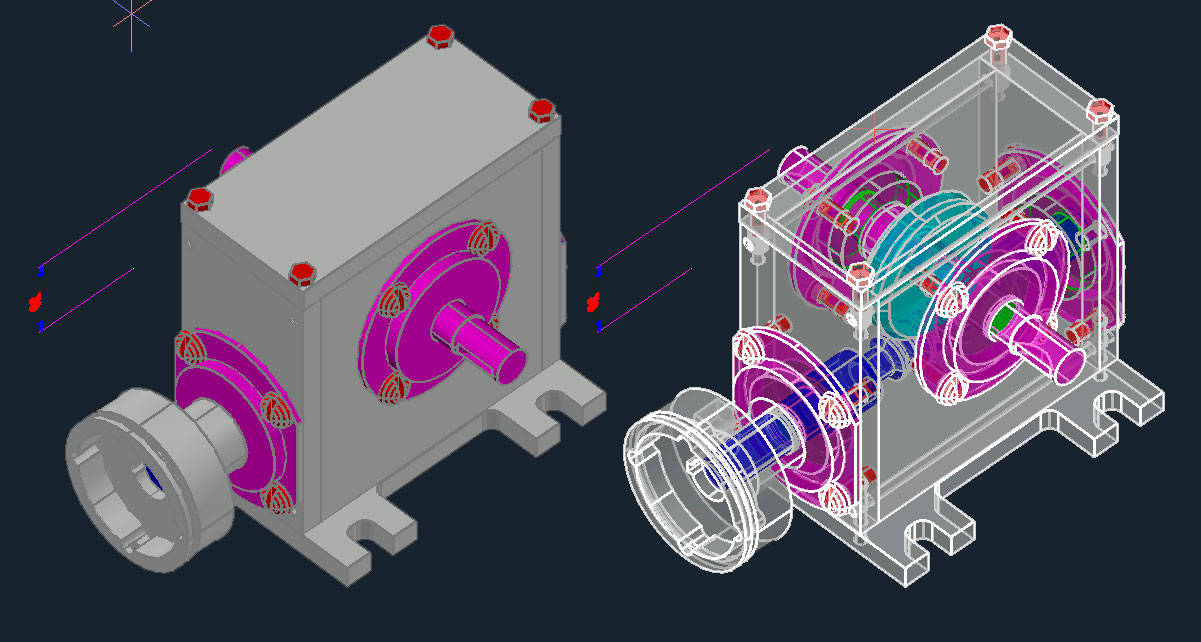

3d сборочный чертеж редуктора

Для тех, у кого нет возможности изготавливать литые корпуса, предлагаю сборочный вариант корпуса редуктора. В стенки, просверливать технологические отверстия d 4, собираются на технологические штифты, и свариваются в корпус. А дальше по технологической схеме: координатная расточка, слесарная сборка.

Состав: 3D Модель Язык документа

Софт: AutoCAD, DWG

Просмотр файлов
1103 редуктор сб..dwg
