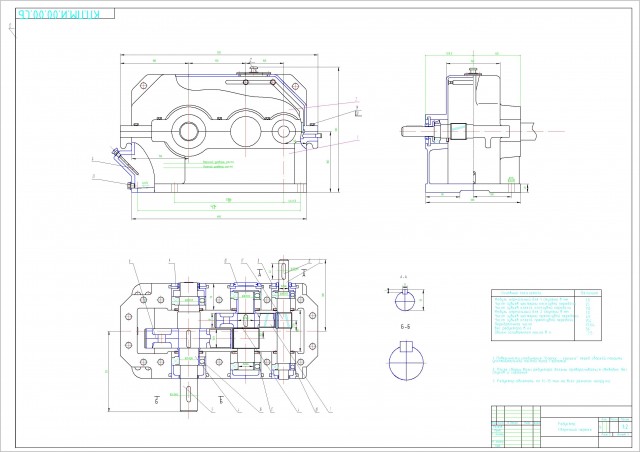

чертёж двухступенчатого редуктора 3 вида

3 вида редуктора

Модуль нормальный для 1 ступени в мм 1,5
Число зубьев шестерни косозубой передачи 20
Число зубьев колеса косозубой передачи 112
Модуль нормальный для 2 ступени в мм 1,5
Число зубьев шестерни прямозубой передачи 49
Число зубьев колеса прямозубой передачи 154
Передаточное число 17,64
Вес редуктора в кг 56
Объем заливаемого масла в л 3.5

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD, DWG

Каталог / Машиностроение и механика / Детали машин / Редукторы / чертёж двухступенчатого редуктора 3 вида

Просмотр файлов
Редуктор ЛИСТ 2.dwg
