Редуктор конический

Редуктор конический ВГТА М-081

В ходе выполнения данной курсовой работы были освоены методики назначения параметров и контролируемых показателей стандартизированных норм точности гладких цилиндрических и нецилиндрических соединений.
Курсовая работа выполнена в соответствии с индивидуальным заданием, включающим сборочный чертеж соединения – редуктора конического, исходные данные для расчета и назначения посадок подшипников качения, посадок для десяти сопряжений вала приводного. Также в ходе работы расчетным путем определены посадка с зазором и посадка с натягом, рассчитаны предельные ис-полнительные размеры гладких калибров-пробки и гладких калибров-скоб. Бы-ли назначены степени точности и рассчитан боковой зазор зубчатой передачи, выбраны средства контроля зубчатой передачи. В графическую часть работы вошли сборочный чертеж механизма поворота, чертеж зубчатого колеса, вала, калибра-пробки и калибра-скобы.

Введение
1 Расчет и выбор посадок подшипника качения на вал и в корпус
2 Назначение посадок для вала приводного и их расчет
3 Выбор средств измерения деталей
4 Построение полей допусков и расчет размеров рабочих калибров
5 Расчет и выбор посадки с натягом
6 Выбор степеней точности и расчет бокового зазора зубчатой
передачи
7 Расчет и выбор посадки с зазором
8 Расчёт размерной цени вероятностным методом
9 Расчет допусков на элементы шпоночного соединения
Заключение
Приложение A
Список используемых источников

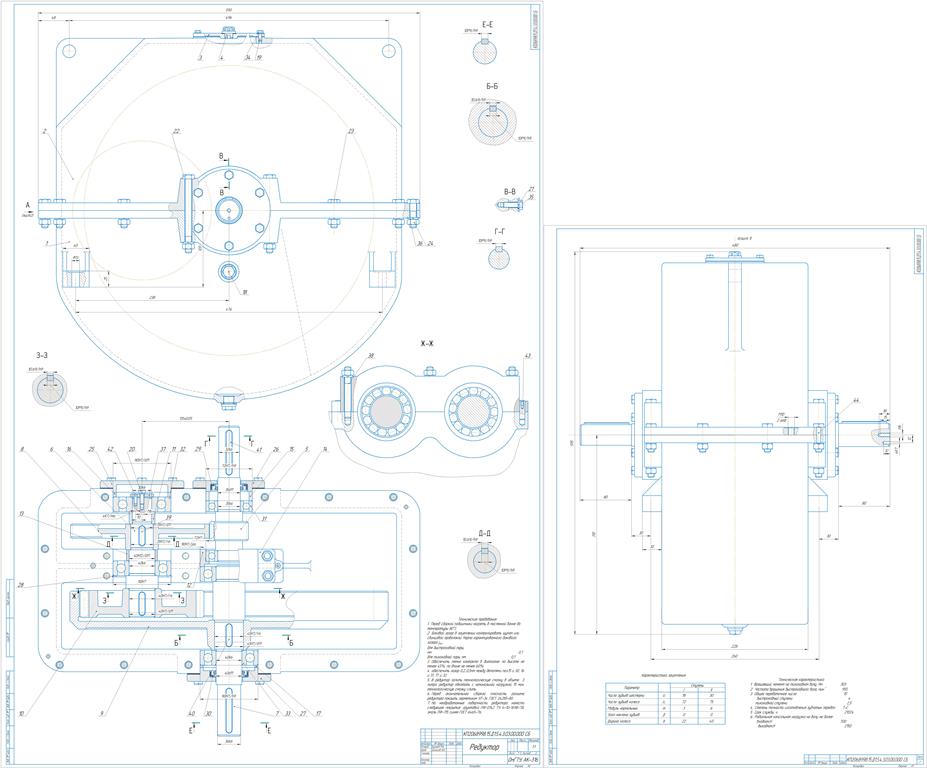

Состав: борочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v10

Просмотр файлов
редуктор/редуктор2.cdw
редуктор/Спецификация1111.spw
редуктор
