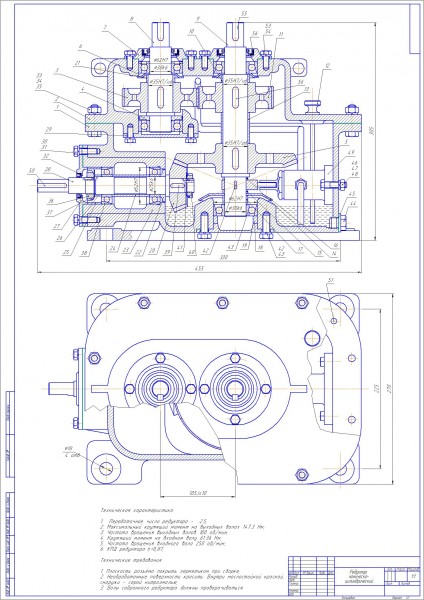

Чертеж коническо-цилиндрического редуктора

редуктор для привода двухвалкового рольганга (роликовый конвейер)

Техническая характеристика
1. Передаточное число редуктора - 2.5;
2. Максимальный крутящий момент на выходных валах 147.3 Нм;
3. Частота вращения выходных валов 100 об/мин;
4. Крутяший момент на входном валу 61.36 Нм;
5. Частота вращения входного вала 250 об/мин;
6. КПД редуктора =0,87;

Состав: сборочный чертеж, вал, картер, коническая передача, спецификация Язык документа

Софт: Компас v11 CDW,SPW

Каталог / Машиностроение и механика / Детали машин / Редукторы / Чертеж коническо-цилиндрического редуктора

Просмотр файлов
чертежи1/~$сборка.cd~
чертежи1/вал.cdw
чертежи1/картер.cdw
чертежи1/Коничка.cdw
чертежи1/сборка.cdw
чертежи1/сборка.jpg
чертежи1/спецификация.spw
чертежи1
