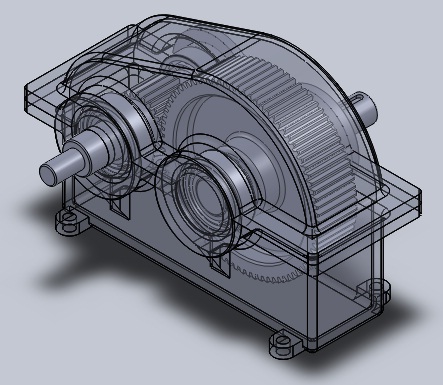

Чертеж одноступенчатого редуктора 3D

одноступенчатый редуктор выполнен в SW2009.
редуктор состоит из:
1.корпуса (нижняя часть и крышка)
2.2-х пар шариковых радиальных подшипников (2+2=4)
3.вала, на котором посажено зубчатое колесо. вращение от вала к колесу передается при помощи призматической шпонки.
4.вала-шестерни.
5.кажный подшипник закрыт крышкой с внешней стороны для предотвращения попадания грязи

в сборке выполнено механическое сопряжение и исследование движения (осуществляется вращение: вала, колеса, вала-шестерни)

каждый вид подшипников выполнен ввиде отдельной сборки, которая состоит из внутреннего кольца, наружного кольца, шариков и сепаратора.

Состав: Сборочная модель редуктора, сборочные модели подшипников, выполненные в отдельных файлах крышки подшипников, валы, колесо, шпонка, кольца, копрус (основание и крышка). Для каждой сборки подшипников выполнены в отдельных файла кольца наружное и внутренее, сепаратор и шарик. Язык документа

Софт: SolidWorks 2009

Каталог / Машиностроение и механика / Детали машин / Редукторы / Чертеж одноступенчатого редуктора 3D

Просмотр файлов
радуктар/вал-шестерня.SLDPRT
радуктар/вал_17.SLDPRT
радуктар/втулка.SLDPRT
радуктар/колесо_19.SLDPRT
радуктар/корпус/верхняя_часть.SLDPRT
радуктар/корпус/нижняя_часть.SLDPRT
радуктар/крышка.SLDPRT
радуктар/крышка_сквозная.SLDPRT
радуктар/подшипник/внешн_кольцо.SLDPRT
радуктар/подшипник/внутрен_кольцо.SLDPRT
радуктар/подшипник/подшипник.SLDASM
радуктар/подшипник/сепаратор.SLDPRT
радуктар/подшипник/шарик.SLDPRT
радуктар/Сборка1.SLDASM
радуктар/шпонка.SLDPRT
радуктар/корпус
радуктар/подшипник
радуктар
