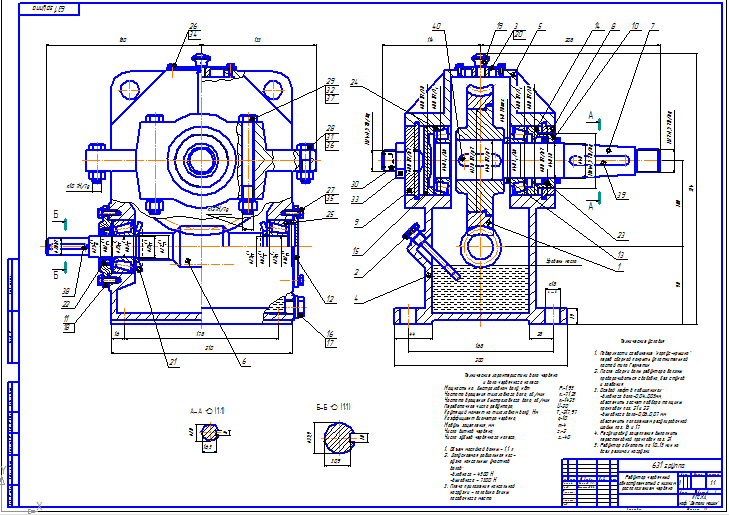

Червячный одноступенчатый редуктор с нижним расположением червяка u=20

Костромская государственная сельскохозяйственная академия
Кафедра детали машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему "Разработка корпуса редуктора"
Кострома 2013

В данном проекте рассматривается разработка привода ленточного конвейера. Произведен технологический расчет индивидуального механического привода от электродвигателя к рабочей машине. Графическая часть содержит чертеж редуктора с размерами, деталировку, чертеж рамы привода.
Курсовой проект содержит 3 листа формата А1 графической части, 38 страниц пояснительной записки, содержащей 4 рисунка, 4 таблицы и 5 источников.
В конструкторской части был разработан червячный одноступенчатый редуктор, с нижним расположением червяка.
Техническая характеристика:
Редуктор мощность P=1.95 кВт
Передаточное число редуктора U=20
Вал червяка:частота вращения n=1425 об/мин, модуль зацепления m=4, число витков червяка z=2
Вал червячного колеса: крутящий момент Т=218 Н*м, частота вращения n=71.25 об/мин,число зубьев червячного колеса z=40
Допускается радиальная нагрузка консольных участков валов: входного=2500 Н, выходного=5300 Н.

Состав: Редуктор червячный,деталировка (венец червячного колеса,крышка редуктора,привод,червяк цилиндрический), спецификация. Язык документа

Софт: Компас-3D V13

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Червячный одноступенчатый редуктор с нижним расположением червяка u=20

Просмотр файлов
ГОТОВОЙ КУРСАЧ/Пояснительная записка
ГОТОВОЙ КУРСАЧ/ВЕНЕЦЦЦ.cdw
ГОТОВОЙ КУРСАЧ/крышка редуктора.cdw
ГОТОВОЙ КУРСАЧ/деталировка.cdw
ГОТОВОЙ КУРСАЧ/Рамааа.cdw
ГОТОВОЙ КУРСАЧ/редукторрр.bak
ГОТОВОЙ КУРСАЧ/редукторрр.cdw
ГОТОВОЙ КУРСАЧ/Спецификация - копия.doc
ГОТОВОЙ КУРСАЧ/Спецификация рамы - копия.doc
ГОТОВОЙ КУРСАЧ/Червяк.cdw
ГОТОВОЙ КУРСАЧ
ГОТОВОЙ КУРСАЧ/пояснительная записка.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

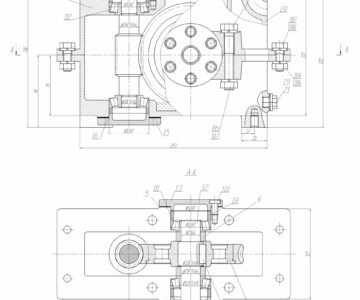

Еще чертежи и проекты по этой теме:
