Червячный редуктор с верхним расположением червяка

Курсовой по проектированию червячного редуктора выполнен мною на заказ по чернавскому и Шейнблиту защищен на 7 баллов (Беларусь). УО "Б-КГА-ТК" гр 54 М

Задание:
Рассчитать и спроектировать одноступенчатый червячный редуктор общего назначения.
Исходные данные:
1. тип редуктора – Верхний червяк;
2. мощность на ведомом валу цепной передачи – Р3 = 6,0 кВт;
3. частота вращения ведомого вала – n3 = 70 об/мин;
4. режим нагрузки – постоянный;
5. редуктор предназначен для длительной эксплуатации и мелкосерийного производства с нереверсивной передачей;
6. зубчатые колеса нарезаны без смещения;
7. расположение колес относительно опор – симметричное.

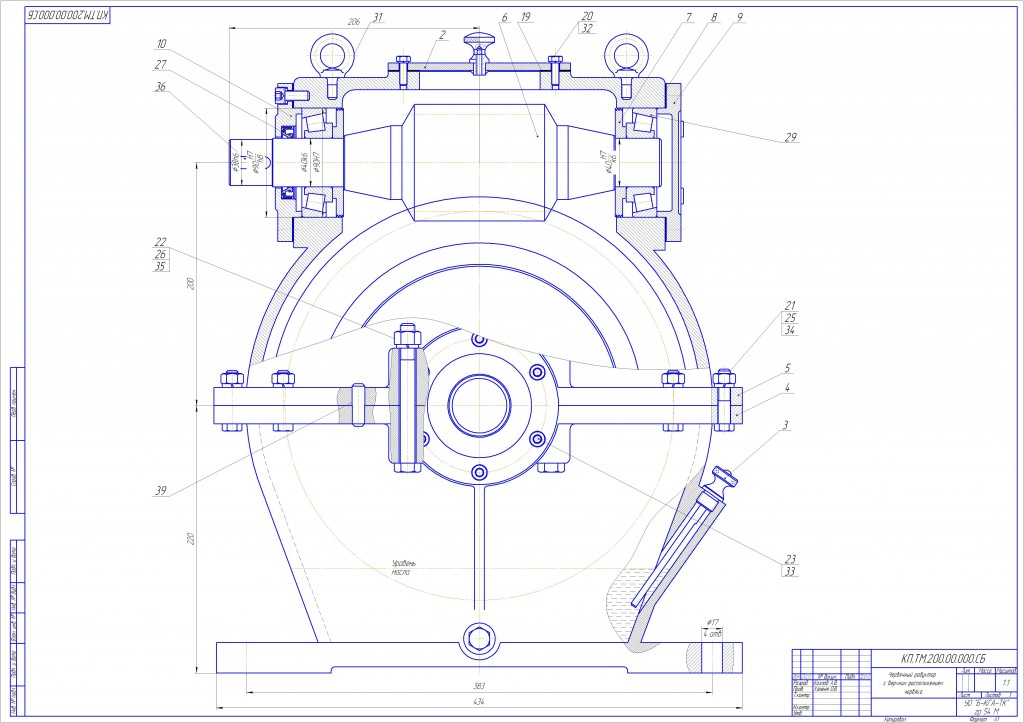

Состав: Комплект включает записку спецификации и чертежи редуктора (два вида), вала и колеса зубчатого Язык документа

Софт: чертежи Компас v12, CDW, записка Word2007

Каталог / Машиностроение и механика / Детали машин / Редукторы / Червячный редуктор с верхним расположением червяка
