Операция Укомплектация-2

Червячный редуктор СБ

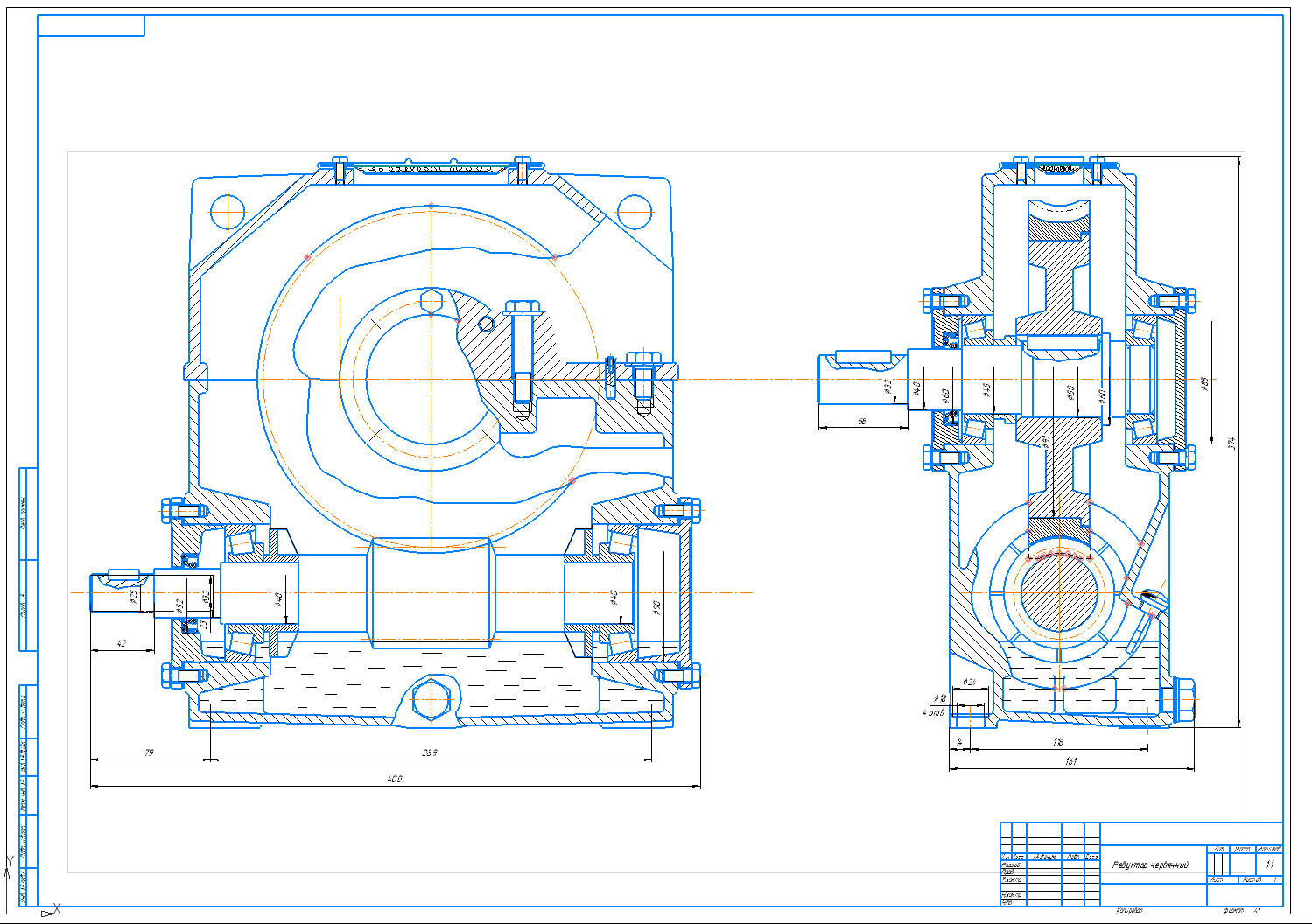

Сборочный чертеж червячного редуктора
Техническая характеристика.
1. P = 3,11 кВт, n =40,0 об/мин, T =477 Н·м.
2. Объём масляной ванны - 4,4 л.
3. Допускаемая консольная нагрузка консольных участков вала: входного - 293 Н, выходного - 1923 Н.
4. z =21, z =76, m =1,25 мм, =15,78.
5. z =2, z =40, m =6,3 мм, q=12.5.

Состав: Сборочный чертеж (СБ) Язык документа

Софт: КОМПАС-3D, CDW

Просмотр файлов

Архив не поддерживается. Не удается прочитать файл архива.

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

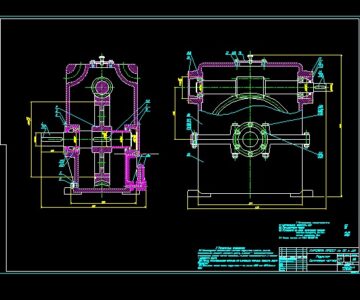

Еще чертежи и проекты по этой теме:
