Двухступенчатый червячно-цилиндрический редуктор

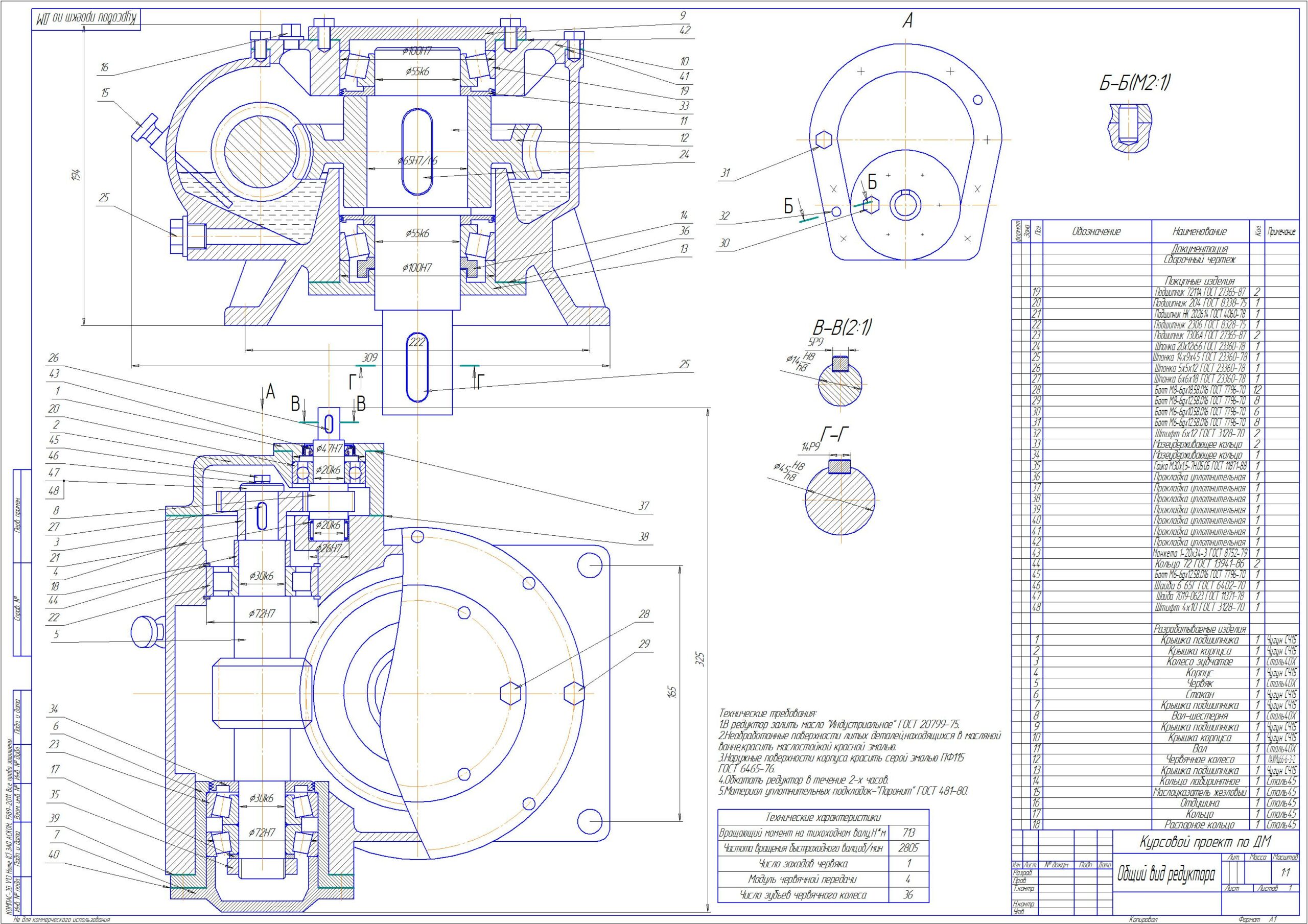

Чертеж двухступенчатого червячно-цилиндрического редуктора и его расчет.
На чертеже присутствуют технические требования и спецификация.

Технические характеристики:
-вращающий момент на тихоходном валу 713 Н/м
-частота вращения быстроходного вала 2805 об/мин
-число заходов червяка 1
-модуль червячной передачи 4
-число зубьев червячного колеса 36

Состав: Сборочный чертеж (СБ), Спецификация, Расчет Язык документа

Софт: Компас-3D 12 LT

Каталог / Машиностроение и механика / Детали машин / Редукторы / Двухступенчатый червячно-цилиндрический редуктор

Просмотр файлов
червячно-цилиндрический редуктор.cdw
расчеты.docx
