Двухступенчатый редуктор u=82,5

Сибирский Федеральный Университет
Кафедра Прикладной механики
Курсовой проект на тему "Расчет и проектирование двуступенчатого редуктора"

В данном проекте рассматривается двуступенчатый редуктор, в состав которого входит коническая передача, цилиндрическая косозубая и открытая цепная передача.

Технические характеристики редуктора:
P =2,513 кВт
n =11,515 об/мин
u =82,5
T =2084 Н·м

Техническая характеристика привода:
1. Электродвигатель АИР112М2
-мощность, кВт 4
-частота вращения 880
2. Редуктор двуступенчатый
-общее передаточное число 82,5
-момент на выходном валу, Н*м 2084
3. Муфта фланцевая ГОСТ 20761-96
-крутящий момент, Н*м 31,5

Состав: Редуктор (СБ), Вал-шестерня конической передачи (ВО), Колесо цилиндричеческой косозубой передачи (ВО), Тихоходный вал цилиндрической передачи (ВО), Общий чертеж привода (СБ), Спецификация, ПЗ Язык документа

Софт: Компас-3D 13 SP2

Просмотр файлов
C?????? ?奬? ?????室???? ????.frw
Вал-шестерня.cdw
Колесо цилиндричеческой косозубой передачи.cdw
Общий чертеж привода.cdw
Пояснительная записка.docx

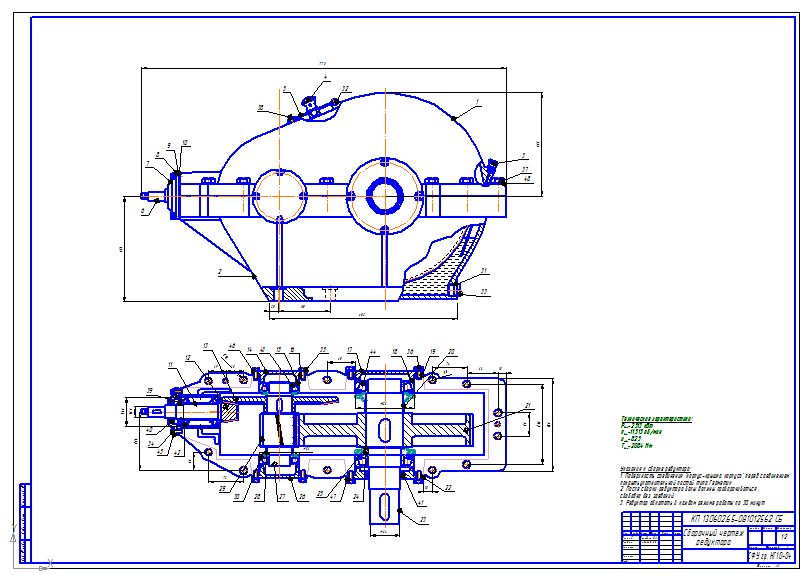

Сборочный чертеж редуктора.cdw
Спецификация общий вид.cdw
спецификация сборка 1.cdw
спецификация сборка 2.cdw
Тихохдный вал.cdw
