Двухступенчатый цилиндро-конический редуктор

Херсонский национальный технический университет
Курсовой проект по дисциплине «детали машин и основы конструирования»
Херсон 2013

РЕФЕРАТ
Данный курсовой проект по дисциплине «Детали машин» на тему «Проектирование привода общего назначения с двухступенчатым цилиндро-коническим редуктором» состоит из графической части и пояснительной записки. Пояснительная записка состоит из 59 листов, 12 рисунков и 7 таблиц.
Произведен выбор электродвигателя, кинематический расчет привода, расчет зубчатой и цепной передач, расчет валов, выбор муфты, выбраны шпоночные соединения и проверены на прочность, проведены два этапа компоновки редуктора и выбрано масло для смазки редуктора.
Графическая часть проекта выполнена на 4 листах формата А1:

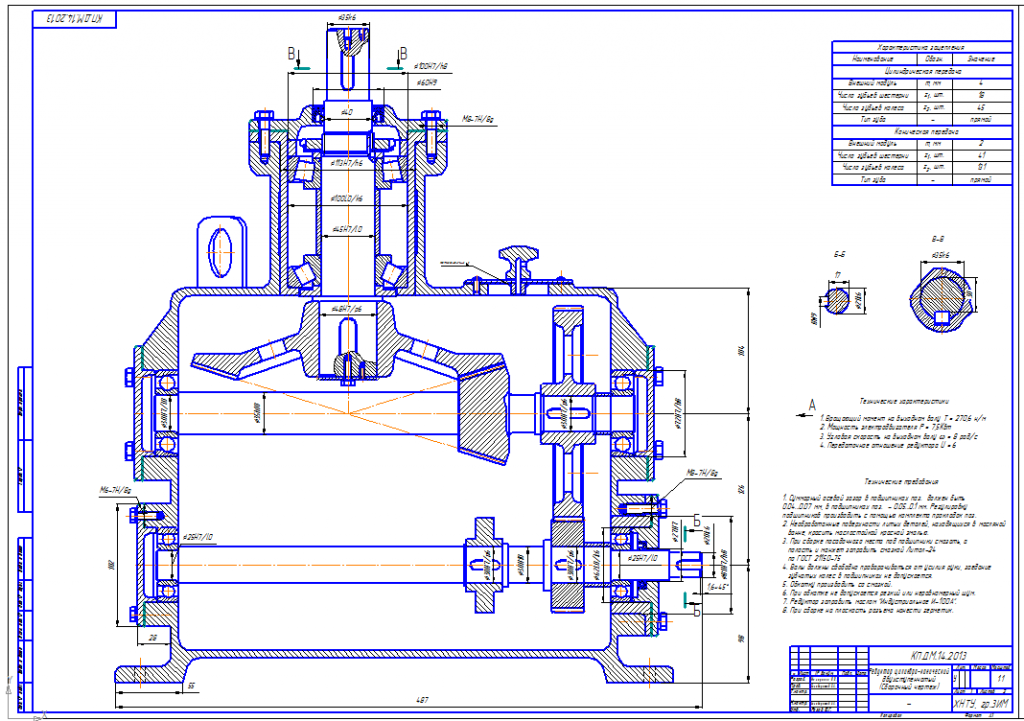

1. рабочий чертеж общего вида редуктора;
2. рабочий чертеж четырех деталей;
3. рабочий чертеж общего вида привода.

Расчет цепной передачи.
Расчет зубчатых передач.
Определение размеров элементов корпуса редуктора.
Расчет валов редуктора.
Подбор и проверочный расчет шпоночных соединений.
Описание принятой системы смазки и выбор марки масла.
Расчет входного,промежуточного и выходного вала.
Подбор муфт.
Технические характеристики

1. Вращающий момент на выходном валу Т = 270,6 н/м
2. Мощность электродвигателя Р = 7,5Квт
3. Угловая скорость на выходном валу w = 8 рад/с
4. Передаточное отношение редуктора U = 6

Состав: СБ,ВО,Спецификация,пояснительная записка,деталировка Язык документа

Софт: Компас v13

Каталог / Машиностроение и механика / Детали машин / Редукторы / Двухступенчатый цилиндро-конический редуктор

Просмотр файлов
Деталировка/
Деталировка/Вал.cdw
Деталировка/Звездочка.cdw
Деталировка/Колесо (цилиндрическое).cdw
Деталировка/Колесо(коническое).cdw
Данные.txt
Доклад.docx
Привод.cdw
Расчетно - пояснительная записка.doc
Сборочный чертеж.cdw
Спецификация (Привод).spw
Спецификация (Сборочный чертеж).spw
