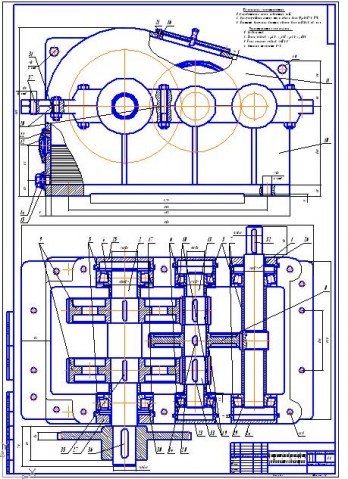

Двухступенчатый цилиндрический редуктор с раздвоенной тихоходной ступенью

вид сверху без крышки
Техническая характеристика
1. Передаточное число редуктора u=14.
2. Вращающий момент на тихоходном валу Т =321. 78 Н*м.
3. Частота вращения быстроходного вала п=1254. 5 об/ мин

Характеристика зацепления
1.. Модуль т=2.
2. Число зубьев: z =23; z =81; z =25; z =100.
3. Угол наклона зубьев =11 40 .
4. Степень точности: 8- В.

Состав: Сборочный чертеж (СБ) Язык документа

Софт: КОМПАС-3D, CDW

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Двухступенчатый цилиндрический редуктор с раздвоенной тихоходной ступенью

Просмотр файлов
Редуктор.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
