Конструирование редуктора

Казанский Национальный Исследовательский Технический Университет им. А.Н. Туполева
Кафедра Автомобили и автомобильное хозяйство
Курсовой проект по дисциплинам: «Детали машин и основы конструирования», «Проектирование деталей энергетических машин»
Тема: "Конструирование редуктора"
Казань 2015

Исходные данные:
Nэд= 5,5 кВт
nэд= 1445 об/мин
nвых= 30 об/мин
Nэд - мощность электродвигателя; nэд - частота вращения вала электродвигателя; nвых - частота вращения выходного вала редуктора

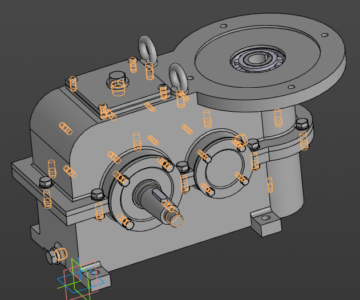

В ходе выполнения данного курсового проекта проектируется привод ленточного конвейера с детальной разработкой прямозубого цилиндрического двухступенчатого соосного редуктора, выполненного по условиям удобства смазки.
В ходе выполнения курсового проекта подбирается электродвигатель, выполняется кинематический расчет привода, расчет двух цилиндрических зубчатых передач, расчет конструктивных размеров корпуса, подбираются шпонки и проводятся соответствующие расчеты на прочность и выносливость, проводится уточненный расчет валов, выбирается сорт масла для смазки редуктора.
Редуктор конструируется и вычерчивается на листе формата А1 в соответствии с ГОСТом.
Данный редуктор предназначен для эксплуатации в умеренных условиях.

Аннотация
Аналитический обзор
Введение
Задание
1. Выбор электродвигателя, кинематический расчет и определение крутящих моментов на валах
2. Расчет закрытых зубчатых передач
3. Расчет открытой передачи
4 Проектирование валов
5. Конструирование опор валов зубчатых передач
6. Конструирование корпусных деталей, крышек и других частей редуктора
7. Расчет на опрокидывающий момент
Список литературы

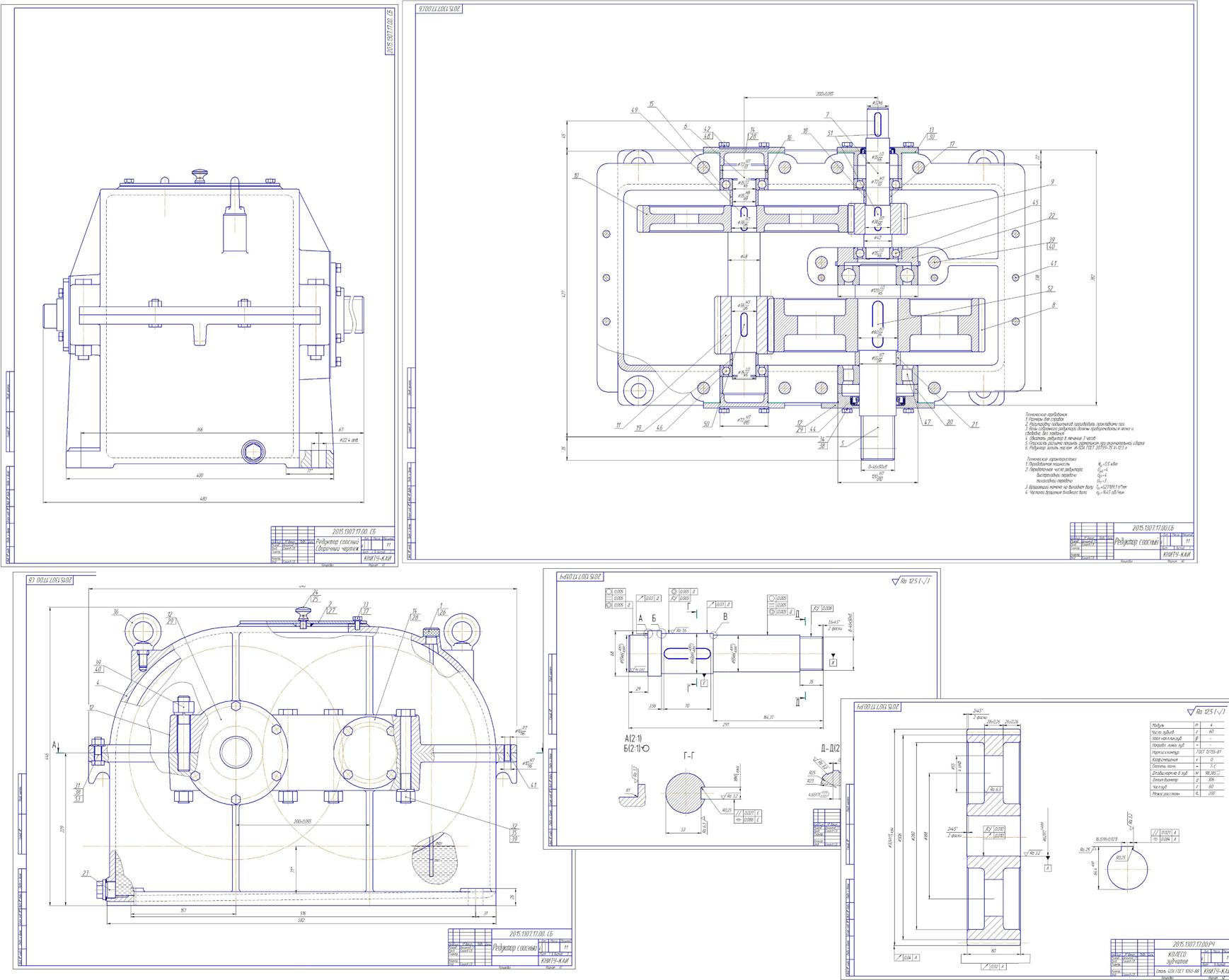

Состав: Вал (РЧ), Зубчатое колесо (РЧ), Профильная проекция редуктора(СБ), Горизонтальная проекция редуктора(СБ), Фронтальная проекция редуктора проекция редуктора(СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V16.1

Сайт: www

Файлы:
Курсовой проект по деталям машин/
Курсовой проект по деталям машин/2015.1307.17.00.СБ Профильная проекция.cdw
Курсовой проект по деталям машин/2015.1307.17.00.СБ Фронтальная проекция.cdw
Курсовой проект по деталям машин/2015.1307.17.РЧ. зуб.кол.cdw
Курсовой проект по деталям машин/Расчеты в компасе/
Курсовой проект по деталям машин/Расчеты в компасе/ТП111.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/БП2.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/БП333.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/Расчет на прочность БП.jpg
Курсовой проект по деталям машин/Расчеты в компасе/ТП3.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/ОП1.gear_exc_dat
Курсовой проект по деталям машин/Расчеты в компасе/БП333.2.jpg
Курсовой проект по деталям машин/Расчеты в компасе/Расчет на долговечность БП (2).jpg
Курсовой проект по деталям машин/Расчеты в компасе/ТП3.2.jpg
Курсовой проект по деталям машин/Расчеты в компасе/ТП1.gear_exc_dat
Курсовой проект по деталям машин/Расчеты в компасе/БП1.gear_exc_dat
Курсовой проект по деталям машин/Расчеты в компасе/ТП111.2.jpg
Курсовой проект по деталям машин/Расчеты в компасе/ОП4.2.jpg
Курсовой проект по деталям машин/Расчеты в компасе/БП111.gear_exc_dat
Курсовой проект по деталям машин/Расчеты в компасе/Расчет на долговечность БП (1).jpg
Курсовой проект по деталям машин/Расчеты в компасе/ОП3.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/ТП2.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/ОП2.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/БП222.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/ОП2.2.jpg
Курсовой проект по деталям машин/Расчеты в компасе/ОП4.1.jpg
Курсовой проект по деталям машин/Расчеты в компасе/БП2.2.jpg
Курсовой проект по деталям машин/2015_1307_17_00_PZ_Shakirianov_T_R.docx
Курсовой проект по деталям машин/2015.1307.17.00.СБ. Горизонтальная проекция.cdw
Курсовой проект по деталям машин/2015.1307.17.Спецификация.spw
Курсовой проект по деталям машин/2015.1307.17.РЧ Вала.cdw
