Курсовая работа "Спроектировать привод к компрессору"

Донбасская государственная машиностроительная академия
Кафедра Основы проектирования машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Рассчитать и спроектировать привод к компресору"

Исходные данные:
Тип передачи на входном валу-Цепная
Тип передачи на выходном валу-Клиноременная
Установка на- Сварной раме
T=130
n=295
nc=1000
S=0.95
U=1.25
Положение-горизонтальное
Сменность работы - двухсменная
В курсовом проекте проведены расчеты входных данных для проекти-рования привода: передаточных чисел, частот вращения, мощностей, вра-щающих моментов для всех валов редуктора. Проведены проектировочные и проверочные расчеты передач, валов, подшипников, шпоночных соедине-ний. Подобраны стандартные детали и смазка. Описана конструкция редук-тора.

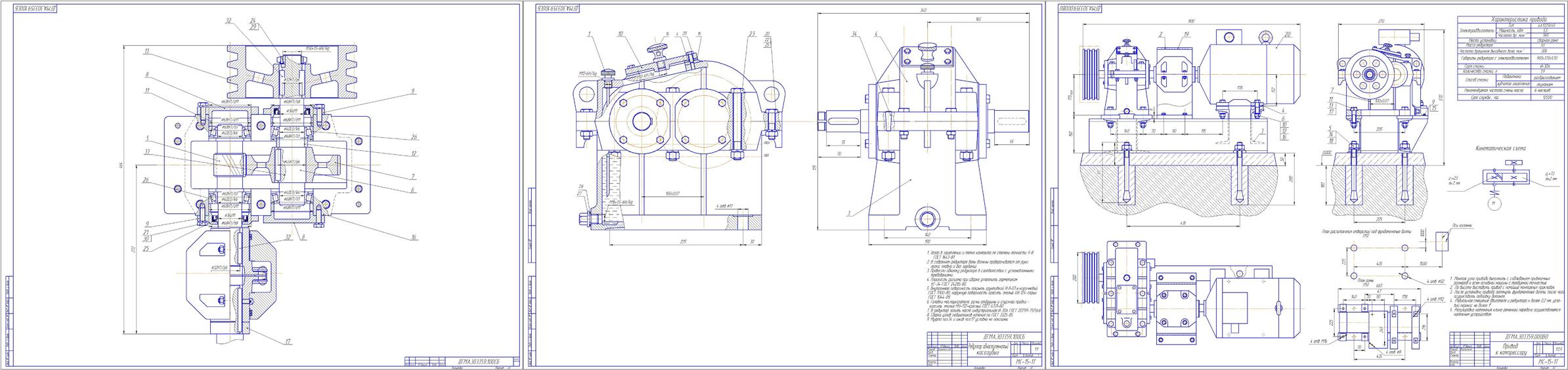

Графическая часть курсового проекта состоит из чертежа общего вида привода (1л. ф. А1), сборочного чертежа редуктора в трех проекциях (2л. ф. А1). Все чертежи сопровождаются необходимыми техническими тре-бованиями и спецификациями.
СОДЕРЖАНИЕ

РЕФЕРАТ 3
ВВЕДЕНИЕ 5
1 АНАЛИЗ КОНСТРУКЦИИ 6
2 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ 7
3 КИНЕМАТИЧЕСКИЙ РАСЧЕТ 8
4 РАСЧЕТ ЗУБЧАТОЙ ПЕРЕДАЧИ 10
4.1 Проектировочный расчет косозубой цилиндрической пары 1-2 10
4.2 Проверочный расчет косозубой цилиндрической пары 1-2 13
5 РАСЧЕТ ПЕРЕДАЧИ ГИБКОЙ СВЯЗЬЮ 16
5 Расчет клиноременной передачи 16
6 РАСЧЕТ ВАЛОВ 19
6.1 Проектировочный расчет валов 19
6.2 Проверочный расчет валов 20
6.2.1 Входной вал 21
6.2.2 Выходной вал 26
7 ВЫБОР И РАСЧЕТ ПОДШИПНИКОВ КАЧЕНИЯ 31
7.1 Предварительный выбор подшипников 31
7.2 Проверочные расчеты подшипников 31
7.2.1 Подшипники входного вала 31
7.2.2 Подшипники выходного вала 33
8 ВЫБОР И РАСЧЕТ СОЕДИНИТЕЛЬНОЙ МУФТЫ 35
8.1 Выбор муфты 35
9 ВЫБОР И РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ 37
10 РАСЧЕТ ОСНОВНЫХ РАЗМЕРОВ КОРПУСНЫХ ДЕТАЛЕЙ 38
11 ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ЭКСПЛУАТАЦИЮ 39
ВЫВОДЫ 40
СПИСОК ССЫЛОК 41

Состав: КОМПРЕССОР, ПРИВОД, ЭЛЕКТРОДВИГАТЕЛЬ, МУФТА, РЕ-ДУКТОР, ВАЛ, ПОДШИПНИК КАЧЕНИЯ, ЗУБЧАТАЯ ПЕРЕДАЧА, ШЕ-СТЕРНЯ, КОЛЕСО ЗУБЧАТОЕ, ШПОНОЧНОЕ СОЕДИНЕНИЕ, ШКИВ, РЕМЕНЬ, РЕМЕННАЯ ПЕРЕДАЧА, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, МАСЛО Язык документа
