Лежачий червячный редуктор u=16

БГСХА,
Кафедра мелеоротивных машин,
курсовой проект по дисциплине "Детали машин и основы конструирования"
на тему: "привод рабочего органа каналоочистителя МР-16"
Горки 2016

В данном курсовом проекте необходимо разработать привод рабочего органа каналоочистителя МР-16. Кинематическая схема привода и другие исходные данные к проекту даны в задании на курсовое проектирование.

Техническая характеристика привода
1. Электродвигатель 4А132S4У3
2. Рдв =7,5 кВт
3. nдв =1450 об/мин
4. uoбщ=29,2
5. ирем=1,8
6. ичрв.=16
7. пвых=49,7 об/мин

Техническая характеристика редуктора
P2=5,714 кВт z1=4
n2=794,5 об/мин z2=32
n3=49,7 об/мин m=10 мм
u=16 q=8
T3=990 Нм
Объём масляной ванны - 3,6 дм

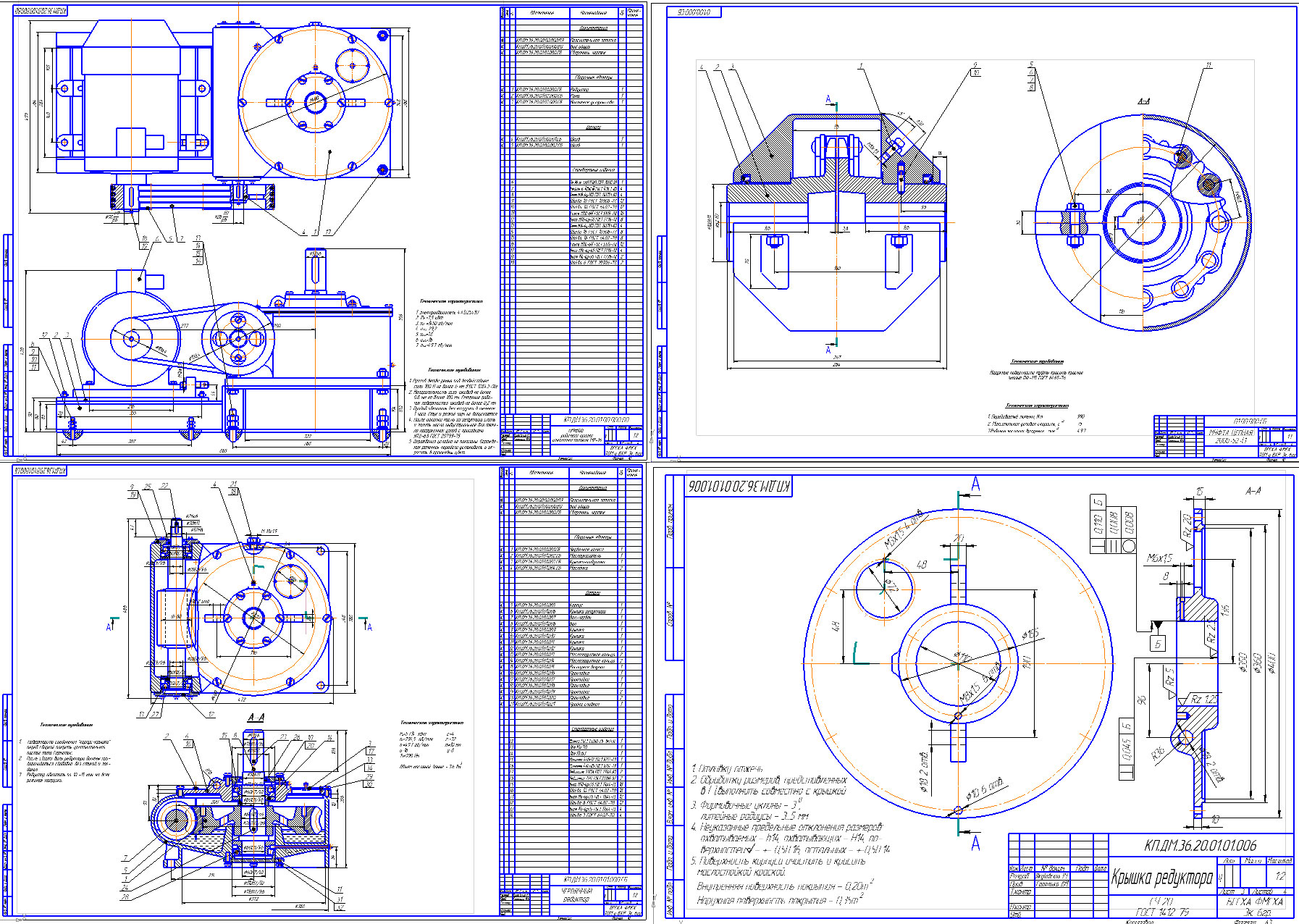

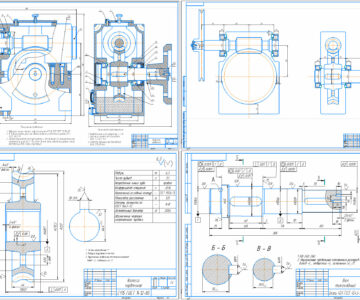

Состав: расчётно-пояснительная записка, общий вид привода, сборочный чертёж редуктора, цепная муфта, детали, спецификации Язык документа

Софт: КОМПАС-3D 13

Файлы:
Записка.doc
Чертеж Ч.Колесо.cdw
ВО.cdw
СБ.cdw
Крышка редуктора.cdw
Крышка подшипника 7312 .cdw
Вал ведомый.cdw
Муфта(цепная)чистовик.cdw
Спецификация(муфта).spw
