Операция Укомплектация-2

Одноступенчатый конический редуктор U=1,42

Полоцкий государственный университет
Кафедра технологии конструкционных материалов
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет и проектирование одноступенчатого конического редуктора"
Полоцк 2014

В данном проекте проектируется и рассчитывается конический одноступенчатый редуктор.
Данный редуктор имеет технические характеристики:
n1=200 об/мин
n2=139,79 об/мин
U=1,42
P2=2,0 кВт
T2=61,58 Нм
z1=19
z2=27
mn=4,5 мм

Технические характеристики привода
1.Мощность электродвигателя P=2,2кВт
2.Частота вращения входного вала n=1420 об/мин
3.Частота вращения выходного вала n=139,79 об/мин
4.Крутящий момент на выходном валу T=61,58 Нм

Состав: Привод (СБ), Редуктор (СБ), Деталировка, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Детали машин / Редукторы / Одноступенчатый конический редуктор U=1,42

Просмотр файлов
Записка.doc
Чертежи/Вал быстроходный1.cdw
Чертежи/Вал тихоходный1.cdw
Чертежи/Ведомость1.spw
Чертежи/Зубчатое колесо1.cdw
Чертежи/Корпус1.cdw
Чертежи/Крышка проходная1.cdw
Чертежи/Крышка редуктора1.cdw
Чертежи/Привод1.cdw
Чертежи/Редуктор1.cdw
Чертежи/Спецификация 222.spw
Чертежи/Спецификация111.spw
Чертежи/Стакан1.cdw
Чертежи/Шкив1.cdw

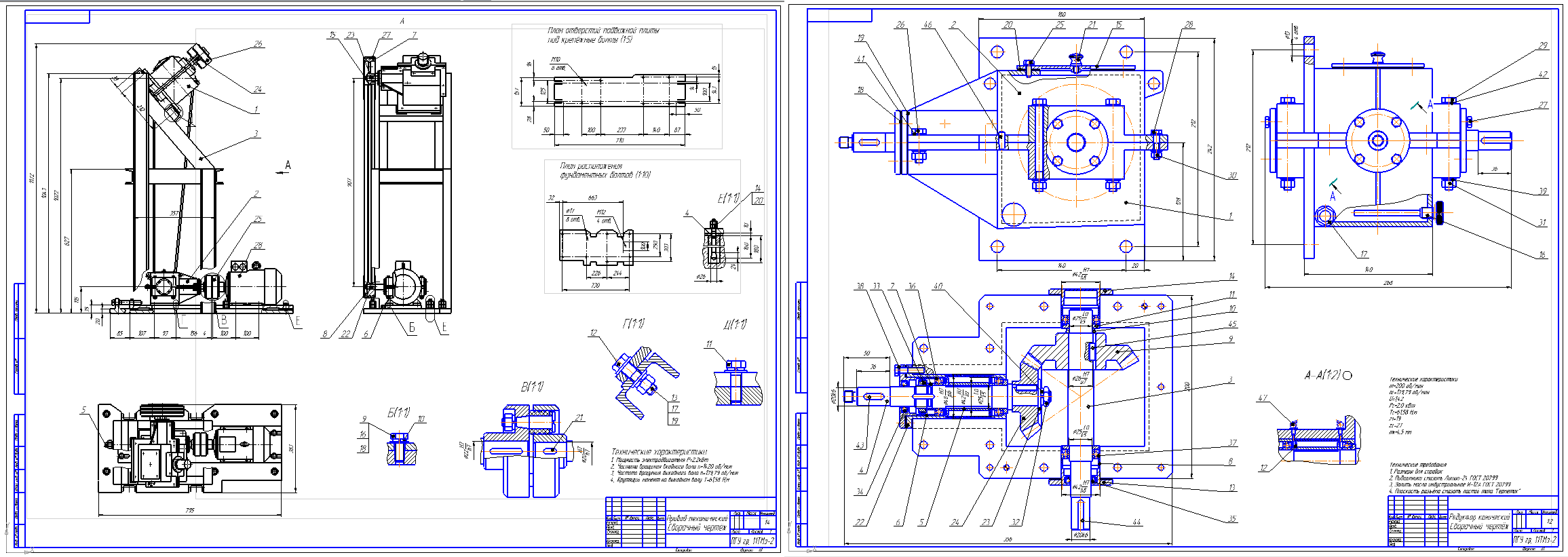

Чертежи/Редуктор.jpg
