Привод лебёдки U = 10,92

Построение привода лебёдки с двухступенчатым цилиндрическим редуктором, цепной передачей и муфтой.

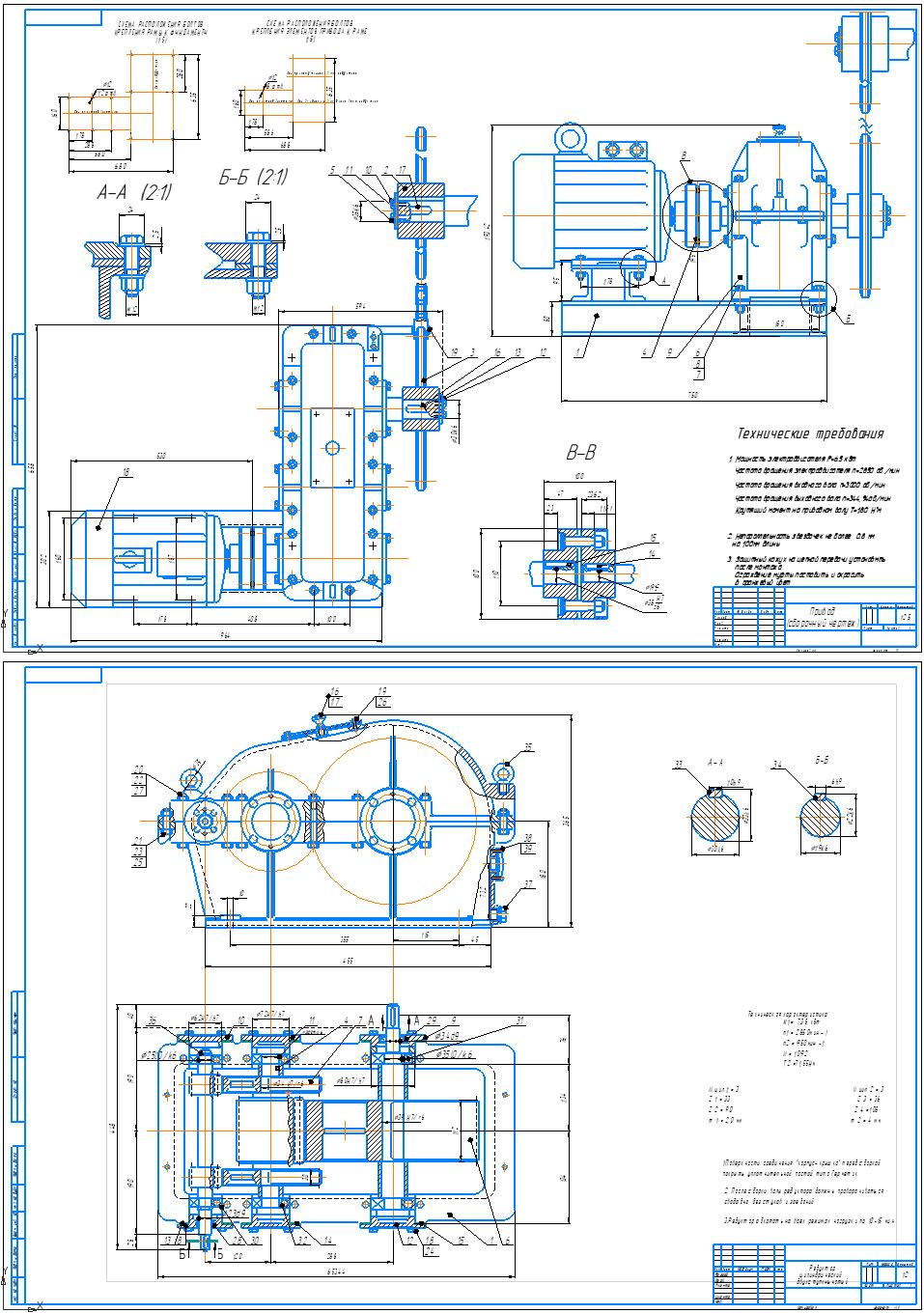

В комплекте: ПЗ, Сборочный чертеж со спецификацией, чертёж редуктора.

Техническая характеристика Редуктор цилиндрический двухступкньчатый
n1 = 2850мин -1
n2 = 950мин -1
N1 = 7,38 кВт
U = 10,92
Т2 =71,55Нм
U цил 1 = 3
Z 1 = 33
Z 2 = 90
m 1 = 2,0 мм
U цил 2 = 3
Z 3 = 36
Z 4 = 108
m 2 = 4 мм

Привод
Мощность электродвигателя P=6.5 кВт
Частота вращения электродвигателя n=2850 об./мин
Частота вращения входного вала n=3000 об/мин
Частота вращения выходного вала n=344,94об/мин
Крутящий момент на приводном валу Т=180 Н*м

Состав: ПЗ, СБ, спецификация, чертёж редуктора Язык документа

Софт: КОМПАС-3D 11

Файлы:
пз.doc
привод СБ.cdw
Редуктор 2-ступенчатый.cdw
Специф.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Viki_Rybka
Дата: 2011-11-07
Просмотры: 3842
5 комментариев
    1

    Какая мощность в НМ на ведомой звездочке цепного привода?

    3

    В спецификации указано, что она состоит из 3-х листов, фактически их 2. Позиции на сборке не совпадают со спецификацией. Характеристики двигателя в ПЗ не совпадают с тем, что указано на сборке.

      4

      компенсировал вам часть баллов

    5

    На кинематической схеме в ПЗ редуктор с мотором соединяются через плоскоременную передачу, а на чертеже через муфту.
