Привод механический

СПбГПУ "Политех", кафедра ТММ, курсовой проект "Привод механический", С-Пб 2013 г.

Механический силовой привод в состав которого входит фундаментная плита, ременная передача, муфта, электродвигатель и вертикальный составной редуктор с цилиндрическими косозубыми передачами. Выходной вал редуктора через муфту передает момент на вал ленточного конвейера.

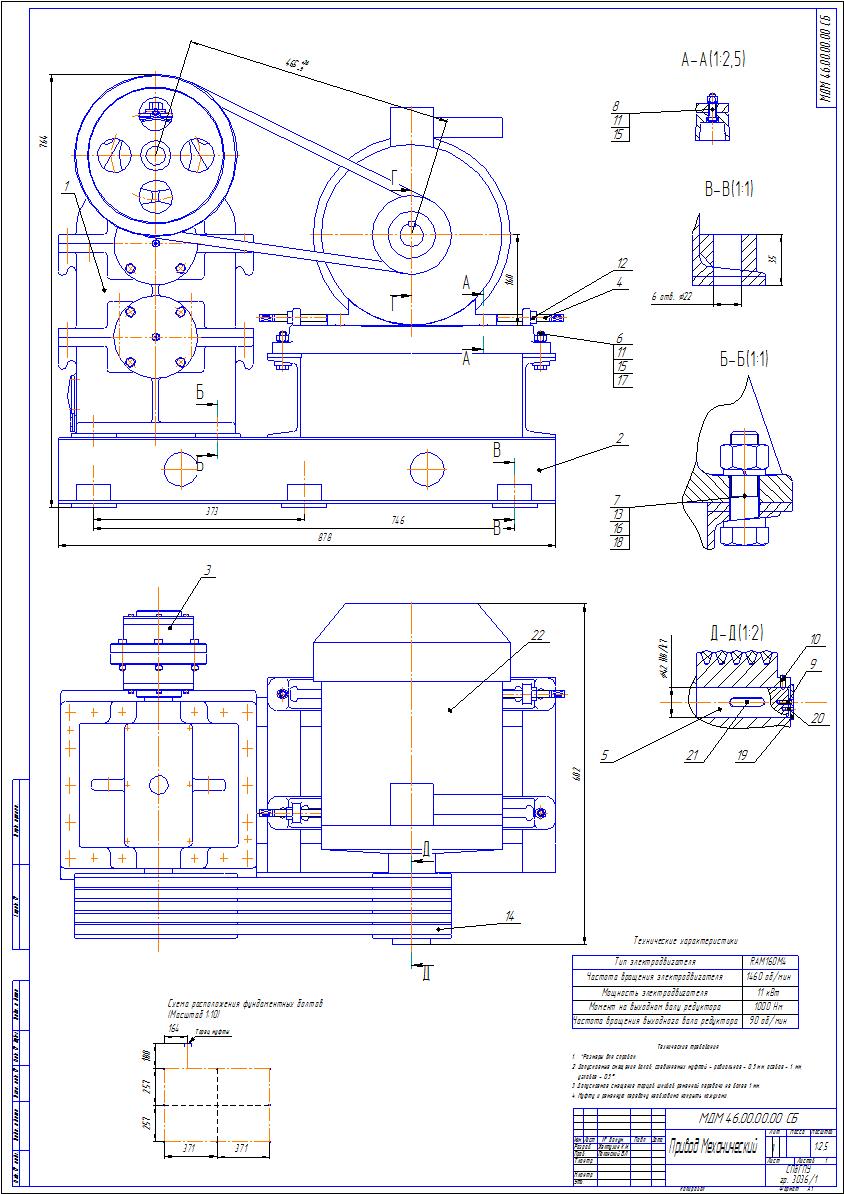

Курсовой проект содержит Сборочный чертеж механического привода ( 2 листа А1 и 1 лист А4), сборочный чертеж редуктора (2 листа 1), пояснительную записку, спецификацию привода и спецификацию редуктора. Расчеты выполнялись частично вручную частично с помощью программ.
Механический привод работает при нормальной температуре. На выходном валу момент 1000 Нм, частота вращения 90 об/мин.

Состав: Привод механический (СБ), Редуктор (СБ), Привод механический (СП), Редуктор (СП), ПЗ Язык документа

Софт: Компас-3D V12

Просмотр файлов
ДМ-ПЕЧАТЬ/
ДМ-ПЕЧАТЬ/ПЗ Желтухин.docx
ДМ-ПЕЧАТЬ/Привод механический _ МДМ 46.00.00.00.spw
ДМ-ПЕЧАТЬ/Привод Силовой _ МДМ 46.00.00.00 СБ.cdw
ДМ-ПЕЧАТЬ/Редуктор 13sp2.cdw
ДМ-ПЕЧАТЬ/Редуктор _ МДМ 46.01.00.00.spw
