Привод цепного конвейера u=14,2

Вятский Государственный Университет
Кафедра "Основ конструирования машин"
Курсовая работа по дисциплине "Детали машин и основы конструирования"
На тему: "Привод цепного конвейера"
Киров 2012

Объект исследования и разработки – привод цепного конвейера.
Цель работы – обобщение знаний, полученных при изучении курса дисциплин специальности Машины и механизмы лесного комплекса”, и творческое использование их при решении практических проблем.
Курсовая работа по дисциплине “Детали машин” является заключительным этапом подготовки студентов к освоению специальных дисциплин и предполагает творческий подход к решению поставленной задачи.
Курсовой работа содержит 2 листа формата А1, 1 лист формата А3, 45 страниц пояснительной записки, содержащей 19 таблиц, 7 источников и 2 приложения.

Выполнена 3D модель редуктора в студенческой версии Solid Edge ST5 (Пересохранена в формате "stp" для возможности открытия в других программах)

Техническая характеристика привода:
Электродвигатель асинхронный АИР100S2 (мощность 4 кВт, частота вращения 2850 об/мин)
Редуктор цилиндрический двухступенчатый (u=14,2)
Частота вращения на выходном валу редуктора - 62,08 об/мин
Общее передаточное число привода - 48,085
Вращающий момент на выходном валу - 541,86 Нм

Техническая характеристика редуктора
Частота вращения быстроходного вала - 897,64 об/мин
Общее передаточное число редуктора 14,2
Передаточное число быстроходной ступени 4
Передаточное число тихоходной ступени 3,5
Вращающий момент на тихоходном валу- 541,86 Нм

Состав: Пояснительная записка, Редуктор цилиндрический двухступенчатый соостный (СБ), Редуктор цилиндрический двухступенчатый соостный (ДПЛ), Привод цепного конвейера, 3D сборка Язык документа

Софт: КОМПАС-3D 13 + stp + Solid Edge

Сайт: www

Файлы:
Курсовой ДетМаш/
Курсовой ДетМаш/Редуктор в 3D/
Курсовой ДетМаш/Редуктор в 3D/Прокладка 16.par
Курсовой ДетМаш/Редуктор в 3D/Редуктор.asm
Курсовой ДетМаш/Редуктор в 3D/Втулка распорная 45.par
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Болт М10×40.par
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Шпилька М10×26.par
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Шайба 10.par
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Штифт 8×55.par
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Гайка М10.par
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Штифт_8_30.asm
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Штифт_8_55.cfg
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Крепление крышки корпуса 2.asm
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Крепление крышки корпуса 1.asm
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Рым болт М10.asm
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Штифт_8_55.asm
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Крепление крышки корпуса 2.cfg
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Шпилечное крепление.cfg
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Штифт_8_30.cfg
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Крепление крышки корпуса 1.cfg
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Болт М8.asm
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Болт М8.cfg
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Шпилечное крепление.asm
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Библиотека компонентов/Рым болт М10.cfg
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Болт М10×95.par
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Болт М8×20.par
Курсовой ДетМаш/Редуктор в 3D/Стандартные изделия/Штифт 8×30.par
Курсовой ДетМаш/Редуктор в 3D/Жезловый маслоуказатель.par
Курсовой ДетМаш/Редуктор в 3D/Прокладка.par
Курсовой ДетМаш/Редуктор в 3D/Валы, зубчатые колёса/
Курсовой ДетМаш/Редуктор в 3D/Валы, зубчатые колёса/Выходной вал.par
Курсовой ДетМаш/Редуктор в 3D/Валы, зубчатые колёса/Промежуточный вал - шестерня.par
Курсовой ДетМаш/Редуктор в 3D/Валы, зубчатые колёса/Входной вал - шестерня.par
Курсовой ДетМаш/Редуктор в 3D/Валы, зубчатые колёса/Колесо быстроходной передачи.par
Курсовой ДетМаш/Редуктор в 3D/Валы, зубчатые колёса/Колесо тихоходной передачи.par
Курсовой ДетМаш/Редуктор в 3D/Втулка распорная 34.par
Курсовой ДетМаш/Редуктор в 3D/Крышка.par
Курсовой ДетМаш/Редуктор в 3D/Прокладка 10.par
Курсовой ДетМаш/Редуктор в 3D/Кольцо.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/
Курсовой ДетМаш/Редуктор в 3D/Подшипники/306 ГОСТ 8338-75/
Курсовой ДетМаш/Редуктор в 3D/Подшипники/306 ГОСТ 8338-75/Подшипник 306.asm
Курсовой ДетМаш/Редуктор в 3D/Подшипники/306 ГОСТ 8338-75/Сепаратор с шариками.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/306 ГОСТ 8338-75/Внутреннее кольцо.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/306 ГОСТ 8338-75/Внешнее кольцо.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/306 ГОСТ 8338-75/Подшипник 306.cfg
Курсовой ДетМаш/Редуктор в 3D/Подшипники/305 ГОСТ 8338-75/
Курсовой ДетМаш/Редуктор в 3D/Подшипники/305 ГОСТ 8338-75/Сепаратор с шариками.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/305 ГОСТ 8338-75/Внутреннее кольцо.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/305 ГОСТ 8338-75/Внешнее кольцо.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/305 ГОСТ 8338-75/Подшипник 305.cfg
Курсовой ДетМаш/Редуктор в 3D/Подшипники/305 ГОСТ 8338-75/Подшипник 305.asm
Курсовой ДетМаш/Редуктор в 3D/Подшипники/209 ГОСТ 8338-75/
Курсовой ДетМаш/Редуктор в 3D/Подшипники/209 ГОСТ 8338-75/Подшипник 209.asm
Курсовой ДетМаш/Редуктор в 3D/Подшипники/209 ГОСТ 8338-75/Внутреннее кольцо.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/209 ГОСТ 8338-75/Сепаратор c шариками.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/209 ГОСТ 8338-75/Внешнее кольцо.par
Курсовой ДетМаш/Редуктор в 3D/Подшипники/209 ГОСТ 8338-75/Подшипник 209.cfg
Курсовой ДетМаш/Редуктор в 3D/Редуктор.cfg
Курсовой ДетМаш/Редуктор в 3D/Пробка маслоспускного отверстия.par
Курсовой ДетМаш/Редуктор в 3D/Крышка смотрового отверстия.par
Курсовой ДетМаш/Редуктор в 3D/Ручка крышки смотрового отверстия.par
Курсовой ДетМаш/Редуктор в 3D/Рым-болт М10.par
Курсовой ДетМаш/Редуктор в 3D/Крышки/
Курсовой ДетМаш/Редуктор в 3D/Крышки/Крышка подшипника с отверстием 2.par
Курсовой ДетМаш/Редуктор в 3D/Крышки/Крышка подшипника глухая.par
Курсовой ДетМаш/Редуктор в 3D/Крышки/Крышка подшипника с отверстием 1.par
Курсовой ДетМаш/Редуктор в 3D/Крышки/Манжета 25×42.par
Курсовой ДетМаш/Редуктор в 3D/Крышки/Манжета 45×65.par
Курсовой ДетМаш/Редуктор в 3D/Крышка подшипников.par
Курсовой ДетМаш/Редуктор в 3D/Картер.par
Курсовой ДетМаш/Редуктор в 3D/Прокладка 8.par
Курсовой ДетМаш/Ведомость.docx
Курсовой ДетМаш/Редуктор в формате stp/
Курсовой ДетМаш/Редуктор в формате stp/Редуктор.stp
Курсовой ДетМаш/Содержание.docx
Курсовой ДетМаш/Чертежи/
Курсовой ДетМаш/Чертежи/Привод.cdw

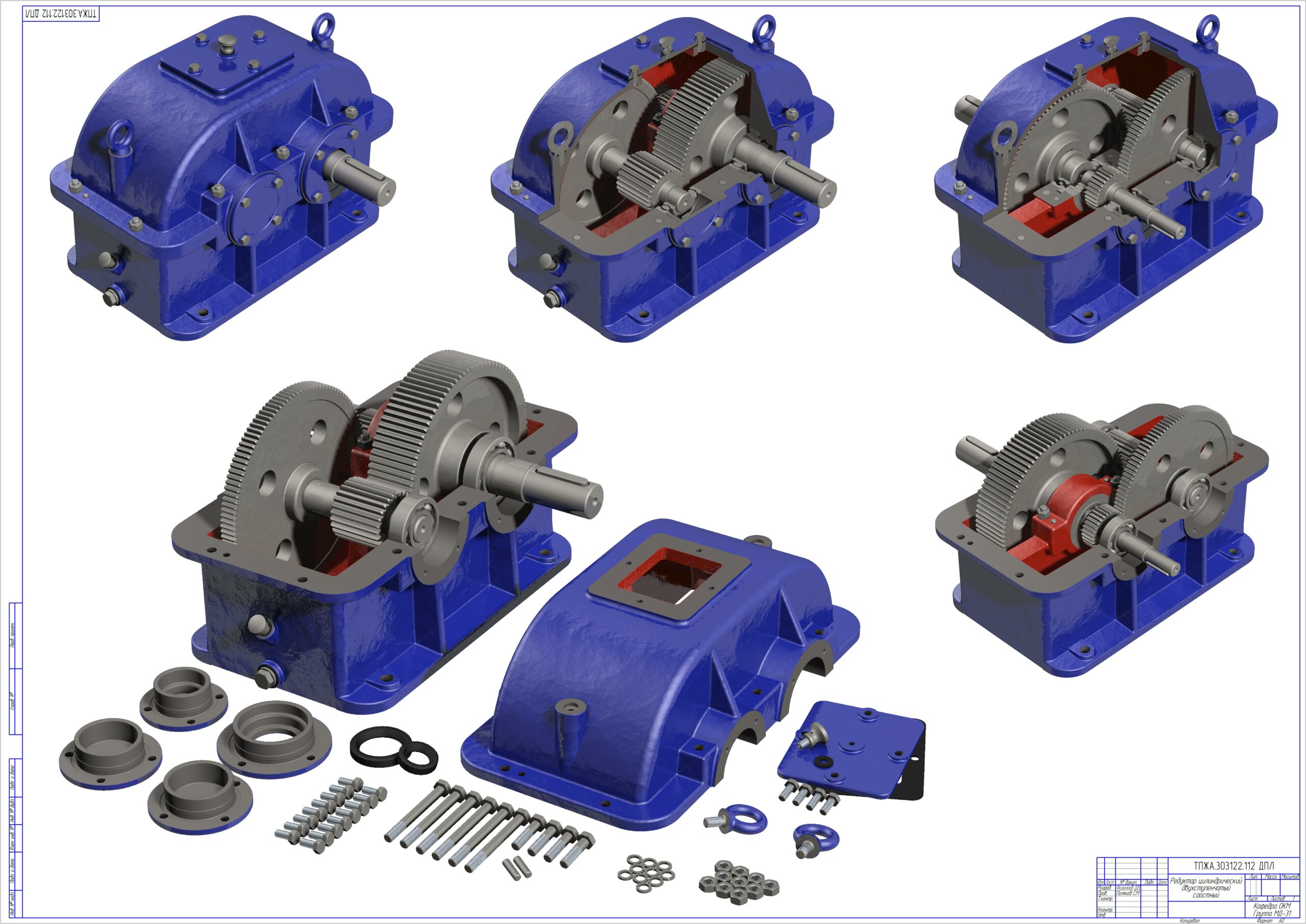

Курсовой ДетМаш/Чертежи/Редуктор (плакат).cdw
Курсовой ДетМаш/Чертежи/Редуктор.cdw
Курсовой ДетМаш/Пояснительная записка.docx
Курсовой ДетМаш/Реферат.docx
Курсовой ДетМаш/Титульный лист.docx
