Проектирование и расчет двухступенчатого редуктора

Уфимский Государственный Авиационный Технический Университет
Кафедра Авиационных двигателей
Курсовой проект по дисциплине "Агрегаты и механизмы авиационных двигателей и летательных аппаратов"
на тему: "проектирование двухступенчатого редуктора"
Уфа 2016

В данном курсовом проекте спроектирован двухступенчатый цилиндрический редуктор по развернутой вертикальной схеме.
Редуктор предназначен для передачи 7,5 кВт мощности, обеспечивает на выходе момент 700 Нм при частоте 70 об/мин, при этом ресурс должен быть не менее 11000 часов. Передаточное число редуктора 20,57.
Концевые участки валов - конические
Крышки подшипниковых узлов - закладные
Тип корпуса - произвольно
Сливные отверстия - на дне
Указатель уровня масла - крановый
Пробка сливная - с конической резьбой
Отдушина - пробка

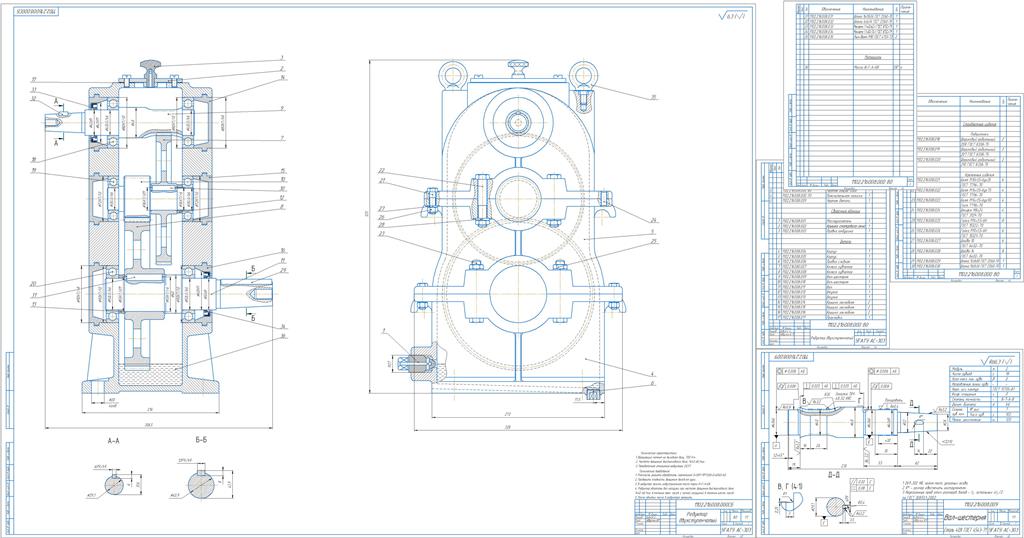

Графическая часть содержит чертеж редуктора, спецификацию, и деталировка ( вал-шестерня)
Содержание
1 Исходные данные
2 Определение основных кинематических и энергетических параметров редуктора
3 Расчет зубчатых колес
4 Разработка эскизного проекта
5 Проверочный расчет промежуточного вала
6 Расчет подшипников на долговечность 40
7 Описание конструкции
Список литературы

Состав: Редуктор двухступенчатый (СБ), Спецификация, Деталировка (вал-шестерня), ПЗ Язык документа

Софт: КОМПАС-3D V16

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование и расчет двухступенчатого редуктора

Просмотр файлов
chertezhi/PZ.docx
chertezhi/reduktor_dvukhstupenchaty.cdw
chertezhi/spetsifikatsia.spw
chertezhi/Val-shesternya.cdw
chertezhi
