Проектирование привода лебедки uред=10

Могилевский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине
На тему
Могилев 2014

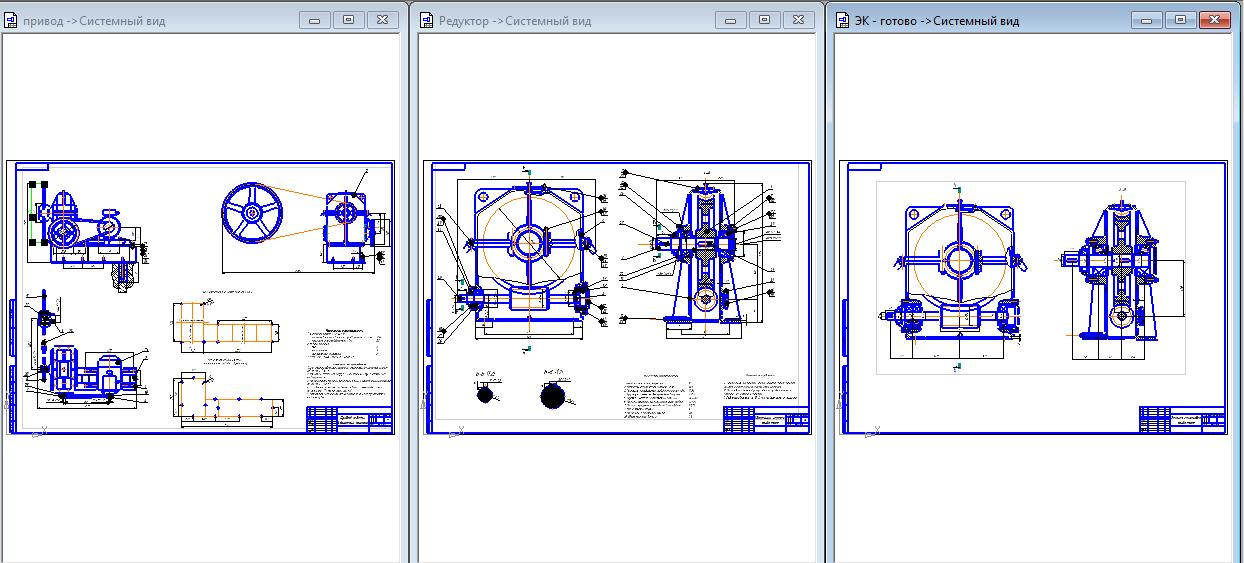

В данном проекте проектируется привод лебедки. Кинематический расчет, расчет передач, расчет валов и усталостную прочность выходного вала. Графическая часть содержит эскизную компоновку редуктора, сборочный чертеж редуктора и привода.
Курсовой проект содержит 3 листа формата А1 графической части, 30 страниц пояснительной записки.
К сборочным чертежам прилагается спецификация.
Техническая характеристика
1. Передаточное число редуктора 10
2. Мощность, передаваемая червяком, кВт 19,8
3. Мощность, передаваемая червячным колесом, кВт 13,58
4. Крутящий момент на быстроходном валу, Нм 796,46
5. Крутящий момент на тихоходном валу, Нм 5453,82
6. Частота вращения быстроходного вала, об/мин 237,52
7. Частота вращения тихоходного вала, об/мин 23,79
8. Число заходов червяка 4
9. Число зубьев червячного колеса 40
10. Обьем масляной ванны, л 8,2

Технические требование
1. Поверхность соединения "корпус-крышка" перед сборкой покрыть уплотнительной пастой типа герметик.
2. После сборки валы редуктора должны проворачиваться свободно, без стуков и заедания.
3. Редуктор обкатать по 10-15 мин на всех режимах нагрузки.
