Проектирование привода ленточного конвейера. Червячный редуктор u=31

Московский государственный технический университет им. Н. Э. Баумана
Кафедра основы конструирования и детали машин
Курсовой проект по дисциплине <>
На тему: <>
Москва 2014

Исходные данные для курсового проекта
Окружная сила Ft 4 кН
Скорость ленты V 0,7 м/с
Диаметр барабана D 250 мм
Ширина конвейера B 315 мм

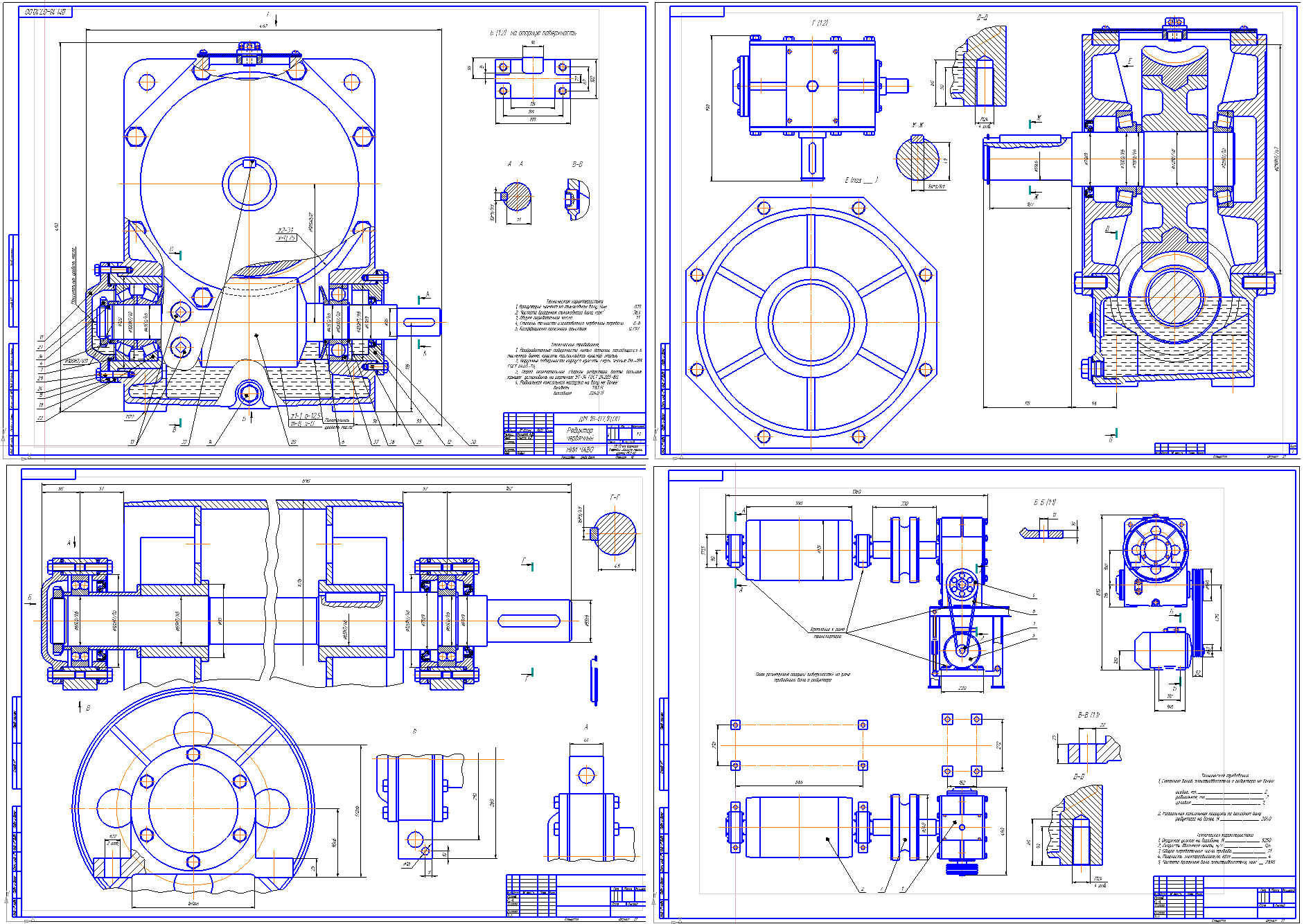

В данном курсовом проекте разработан привод ленточного конвейера: разработан сборочный чертеж ведущего вала, подобран двигатель, редуктор и муфта. Редуктор состоит из литого чугунного корпуса, в котором помещены элементы передачи. Входной вал посредством ременной передачи соединяется с двигателем, выходной посредством шлицевого соединения с конвейером.
Редуктором называют механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата и служащий для передачи мощности от двигателя к рабочей машине. Назначение редуктора – понижение угловой скорости и повышение вращающего момента ведомого вала по сравнению с валом ведущим.
В качестве двигателя у большинства конвейеров используется стандартный электромотор трехфазного тока. Передаточный механизм в зависимости от задания на курсовой проект может содержать открытую передачу и редуктор или один редуктор.Исполнительным механизмом (ИМ) в данном проекте является приводной вал конвейера.

Содержание
Введение
Задание на курсовой проект
Краткое описание работы основного механизма
Исходные данные для расчета
Технические требования
1.Выбор электродвигателя и кинематический расчет
2.Расчет цилиндрической зубчатой передачи.
3. Расчет клиноременной передачи
4. Предварительный расчет валов
5. Выбор и проверка долговечности подшипников
6. Уточненный расчет валов
7. Проверка прочности шпоночных и шлицевых соединений
8.Проектирование приводного вала с барабаном.
9. Выбор смазки редуктора и подшипников
10. Выбор муфты
11.Подбор посадок основных деталей редуктора
12.Сборка редуктора
13.Сборка привода
14.Техника безопасности
Список используемой литературы

Техническая характеристика привода
1. Окружное усилие на барабане, Н 5250
2. Скорость движения ленты, м/с 0.6
3. Общее передаточное число привода 31
4. Мощность электродвигателя, кВт 4
5. Частота вращения вала электродвигателя, мин 2850

Техническая характеристика редуктора
1. Вращающий момент на тихоходном валу, Н м 835
2. Частота вращения тихоходного вала, мин 36.4
3. Общее передаточное число 31
4. Степень точности изготовления червячной передачи 8-В
5. Коэффициент полезного действия 0.797
