Проектирование привода ленточного конвейера. Редуктор червячный u=25

Калужский филиал МГТУ им. Н.Э. Баумана
Кафедра «Детали машин и подъемно-транспортное оборудование»
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему «Проектирование привода ленточного конвейера»
Вариант 10
Калуга 2016

Исходные данные:
-Производство единичное;
-Окружная сила на барабане 6,32кН;
-Скорость движения ленты 0,14 м/с;
-Общее передаточное число привода 86,53;
-Электродвигатель мощностью 1,5 кВт;
-Длина барабана 480мм, диаметр барабана 250мм, сварная конструкция;
-Редуктор червячный одноступенчатый, межосевое расстояние 125мм, передаточное число 25.

Содержание:
1. Назначение и область применения привода
2. Техническая характеристика привода
3. Описание и обоснование выбранной конструкции привода
4. Результаты расчета червячной передачи
5. Предварительный расчет диаметров валов
6. Конструирование корпуса
7. Выбор типа подшипников
8. Конструирование крышки люка
9. Конструирование крышки подшипника на быстроходном валу
10. Конструирование крышки подшипника на тихоходном валу
11. Конструирование крышки корпуса редуктора
12. Конструирование лап редуктора
13. Расчет подшипников тихоходного вала
14. Расчет валов
15. Расчет шпоночных соединений
16. Расчет соединения с натягом
17. Расчёт цепной передачи
18. Расчет клиноременной передачи
19. Выбор смазки редуктора
20. Выбор муфты
21. Проектирование металлоконструкции привода
22. Уровень стандартизации и унификации
23. Используемая литература
24. Перечень программного и информационного обеспечения

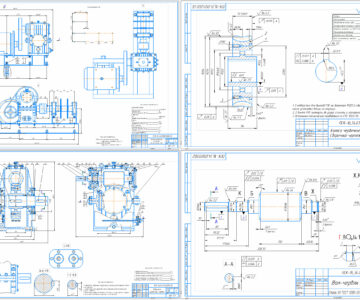

Состав: Редуктор (2 листа), Деталировка (ТХ вал, червячное колесо, муфта), Приводной вал, Общий вид привода, Спецификации, РПЗ Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода ленточного конвейера. Редуктор червячный u=25

Просмотр файлов
1-2 лист.cdw
3 лист - вал.cdw
3 лист - колесо.cdw
3 лист - муфта.cdw
4 лист.cdw

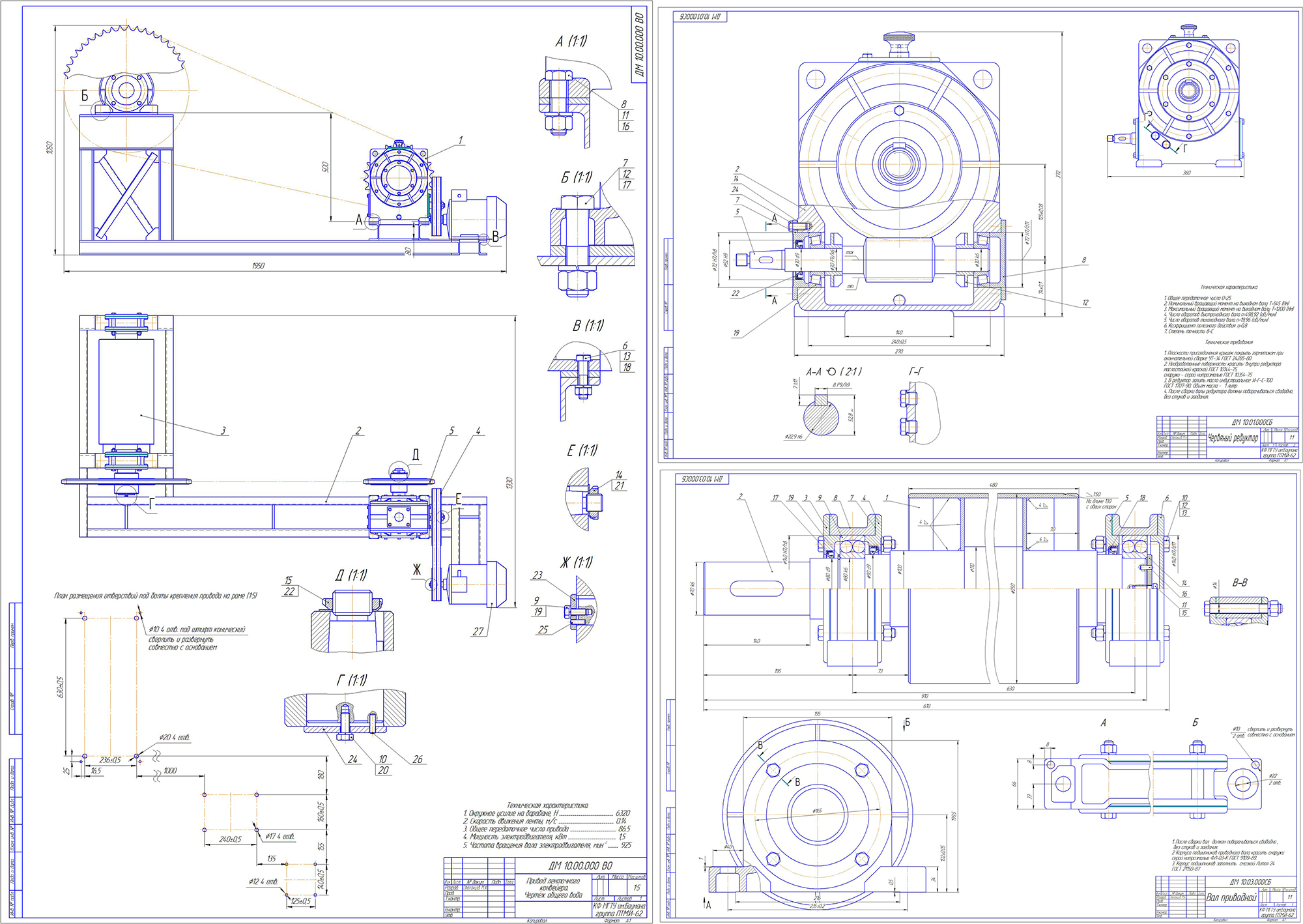

5 лист.cdw
РПЗ.docx
Спецификация - 1 лист.spw
Спецификация - 4 лист.spw
Спецификация - 5 лист.spw
Спецификация - колесо.spw
Спецификация - муфта.spw
