Проектирование привода общего назначения (u=31,95)

Тольяттинский Государственный Университет
Кафедра "Оборудование и технологии машиностроительного производства"
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Расчет и проектирование привода общего назначения"
Тольятти 2013

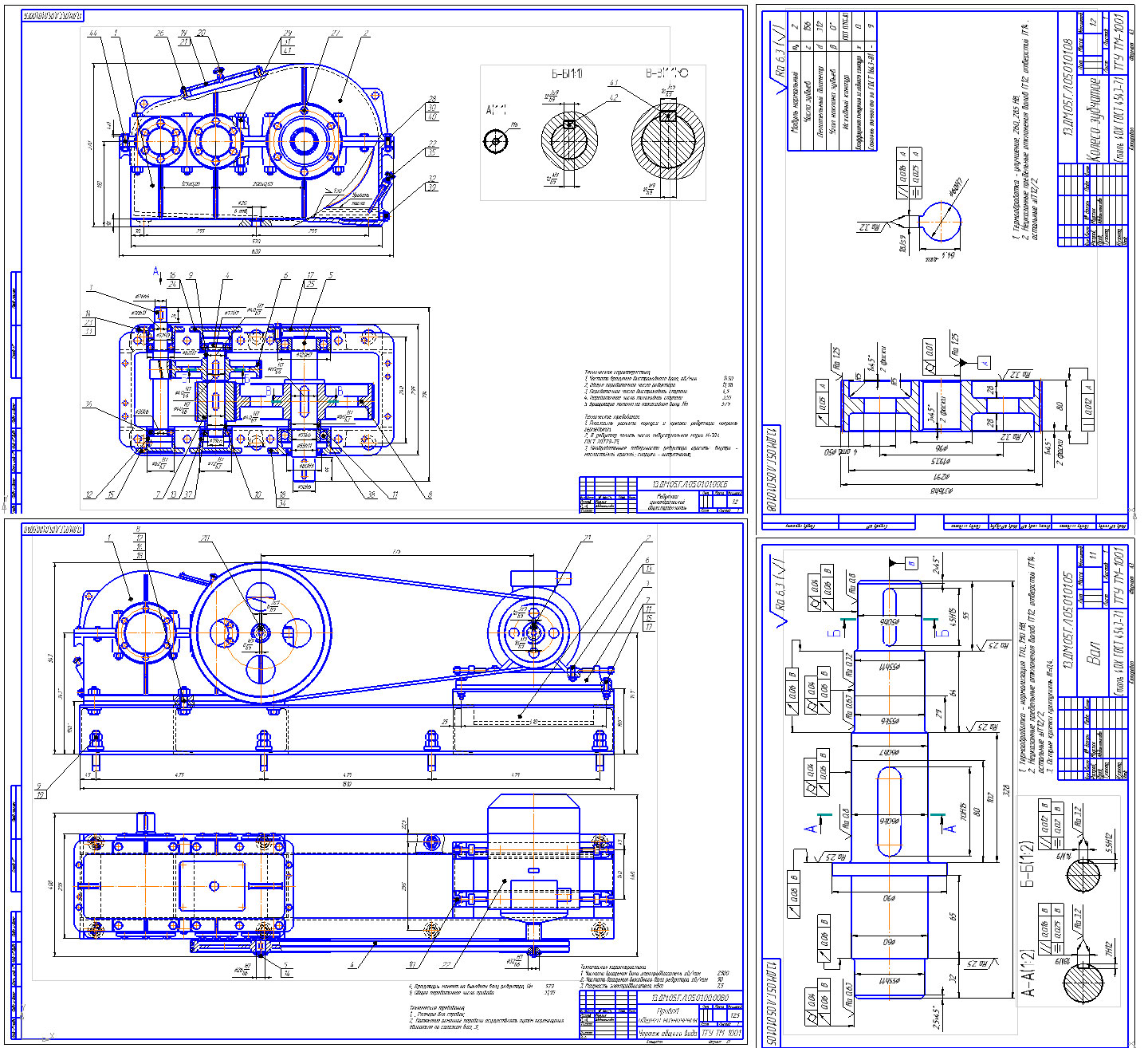

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода общего назначения, который включает в себя электрический двигатель, клиноременную передачу и двухступенчатый цилиндрический редуктор. Графическая часть содержит общий вид привода, сборочный чертеж редуктора и 3 чертежа деталировки редуктора (вал тихоходный, шестерня, колесо).
Курсовой проект содержит 2 листа формата А1, 3 листа формата А3, 2 спецификации, 32 страница пояснительной записки, содержащей 6 рисунков, 1 таблицу и 8 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный 4А112М2 (мощность 7,5 кВт, частота вращения 2900 об/мин)
Редуктор цилиндрический двухступенчатый (u=15,98)
Частота вращения на выходном валу редуктора - 90 об/мин
Общее передаточное число привода - 31,95
Вращающий момент на выходном валу - 579 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1450
2. Общее передаточное число редуктора 15,98
3. Передаточное число быстроходной ступени 4,5
4. Передаточное число тихоходной ступени 3,55
5. Вращающий момент на тихоходном валу, Нм 579

Состав: Привод общего назначения (ВО), редуктор цилиндрический двухступенчатый (СБ), деталировка (вал, шестерня, колесо), спецификация на привод, спецификация на редуктор, ПЗ Язык документа

Софт: Компас-3D 13 SP2

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода общего назначения (u=31,95)

Просмотр файлов
Пояснительная записка.doc
Привод общего назначения.cdw
Спецификация на привод.spw
Спецификация на редуктор.spw

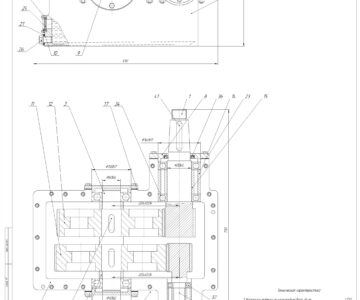

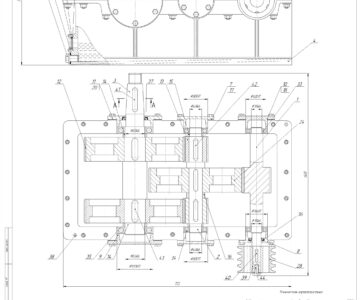

Чертеж редуктора.cdw
шестерня.cdw
Вал тихоходный.cdw
колесо.cdw
