Проектирование привода пластинчатого конвейера

Алтайский государственный технический университет им. И.И. Ползунова
Кафедра деталей машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Проектирование привода пластинчатого конвейера"
Барнаул 2013

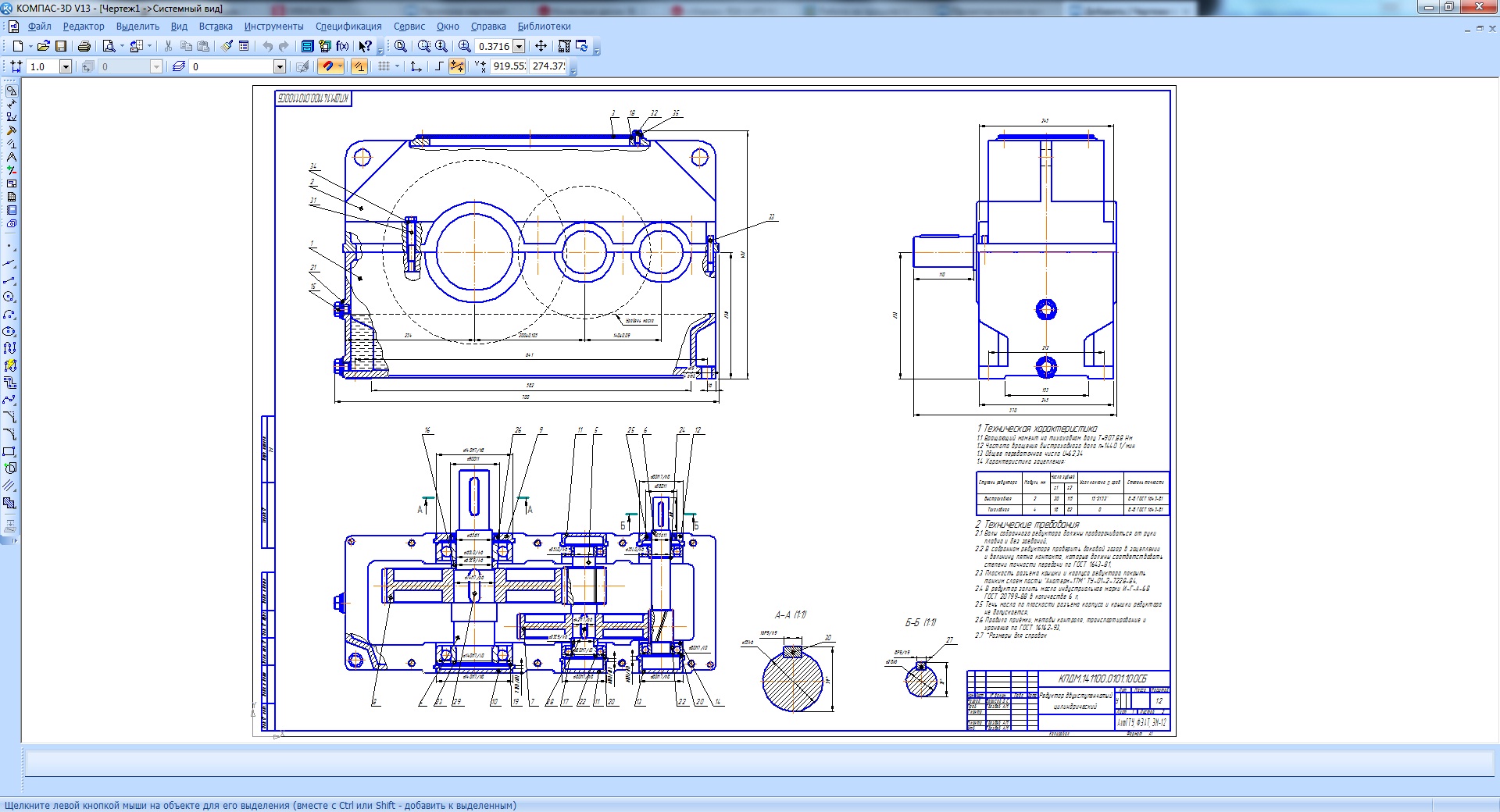

В рамках данного курсового проекта рассмотрены расчеты и проектирование привода пластинчатого конвейера, который включает в себя электрический двигатель, клиноременную и зубчатую передачи и двухступенчатый цилиндрический редуктор. Графическая часть содержит сборочный чертеж редуктора и один чертеж деталировки редуктора (вал промежуточный).
Курсовой проект содержит 1 лист формата А1, 1 лист формата А3, 2 спецификации, 33 страницы пояснительной записки, содержащей 17 рисунков, 14 таблиц и 6 источников.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Привод — совокупность устройств, предназначенных для приведения в действие машин. Состоит из двигателя, силовых передач и системы управления.
Силовая передача (трансмиссия) — совокупность сборочных единиц и механизмов, соединяющих двигатель с рабочим органом механизма или машины. Для передач вращательного движения различают передачи трения (ременные) и передачи зацепления (зубчатые, червячные, цепные и др.).

Техническая характеристика привода:
Электродвигатель асинхронный АИР132S4 (мощность 7,5 кВт, частота вращения 1440 об/мин)
Редуктор цилиндрический двухступенчатый (u=25,2)
Частота вращения на выходном валу редуктора - 23 об/мин
Общее передаточное число привода - 62,6
Вращающий момент на выходном валу - 907,88 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1440
2. Общее передаточное число редуктора 25,2
3. Передаточное число быстроходной ступени 5,6
4. Передаточное число тихоходной ступени 4,5
5. Вращающий момент на тихоходном валу, Нм 907,88

Состав: Редуктор цилиндрический двухступенчатый (СБ), деталировка (промежуточный вал), спецификация на редуктор, ПЗ Язык документа

Софт: КОМПАС-3D 11

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода пластинчатого конвейера

Просмотр файлов
Спецификация.spw
Чертеж1.cdw
Чертеж2.cdw
Пояснительная записка/1. Титульный лист.doc
Пояснительная записка/10. Смазка и смазочные устройства.docx
Пояснительная записка/11. Техника безопасности.docx
Пояснительная записка/12. Литература.docx
Пояснительная записка/2. Содержание.docx
Пояснительная записка/3. Техническое задание.docx
Пояснительная записка/4. Введение.docx
Пояснительная записка/5. Раздел 1. Кинематический расчёт привода.docx
Пояснительная записка/6. Раздел 2. Расчет тихоходной зубчатой цилиндрической передачи редуктора.docx
Пояснительная записка/7. Раздел 3. Расчет быстроходной цилиндрической передачи на ЭВМ.docx
Пояснительная записка/8. Раздел 4. Эскизная компоновка редуктора.docx
Пояснительная записка/9. Раздел 5. Расчет на прочность.docx
Пояснительная записка
