Проектирование привода скребкового конвейера

Белорусско-Российский Университет
Кафедра «Основы проектирования машин»
по курсу «Прикладная механика»
на тему: Проектирование привода скребкового конвейера

В настоящей работе производится расчёт и проектирование привода скребкового конвейера. Привод состоит из электродвигателя 1, который через упругую муфту 2 соединяется с червячным редуктором 3.Червячный редуктор соединяется с косозубой цилиндрической передачей 5 через муфту компенсирующую кулачково-дисковую 4. А косозубая передача соединяется со звездочкой 6. Данный привод обеспечивает снижение частоты вращения выходного вала и увеличения крутящего момента на нём.
Привод должен обеспечивать следующие технические характеристики:
1. Тяговое усилие на приводной звездочке 6,1 кН;
2. Скорость цепи 0,29 м/с;
3. Число зубьев звездочки Z, 10;
4. Шаг цепи Р, 125 мм;
5. Расстояние между опорами приводной звездочки 260 мм;
6. Корпус редуктора литой.

Состав: Червячный редуктор, привод конвейера, деталировка и пояснительная записка. Язык документа

Софт: КОМПАС-3D, CDW

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода скребкового конвейера

Просмотр файлов
проектиров привода сребков конве-ра/А1 - Деталировка.frw
проектиров привода сребков конве-ра/А1 - Привод конвейера.frw

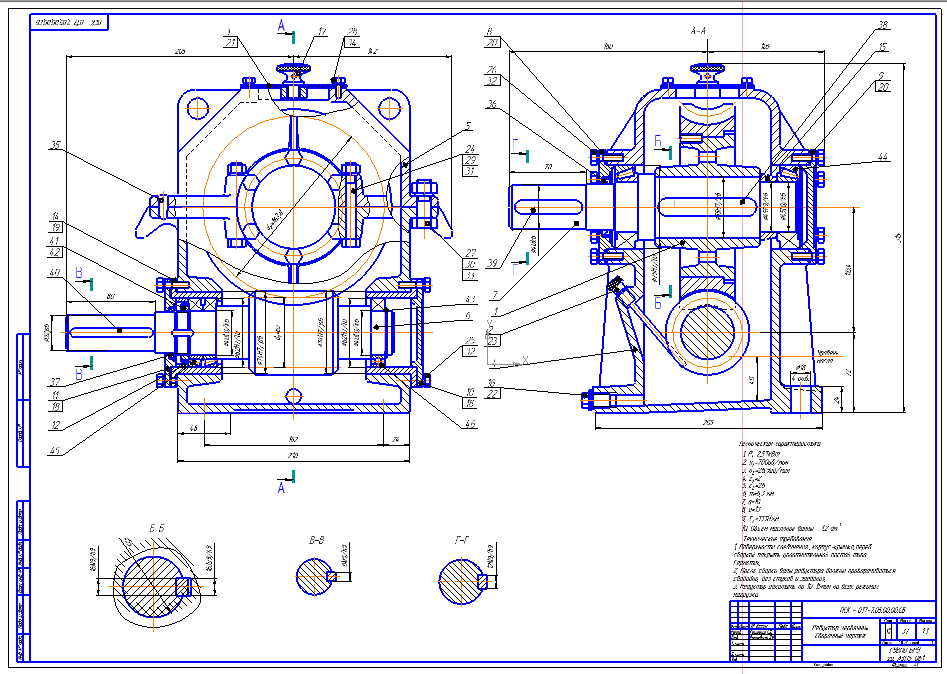

проектиров привода сребков конве-ра/А1 - Червячный редуктор.frw
проектиров привода сребков конве-ра/курсачnew.docx
проектиров привода сребков конве-ра
