Расчет и проектирование привода и редуктора конического

Житомирский государственный технологический университет.
Кафедра ТМ и КТС.
Курсовой проект с дисциплины "детали машин". Расчет и проектирование привода и редуктора конического.
Житомир 2014

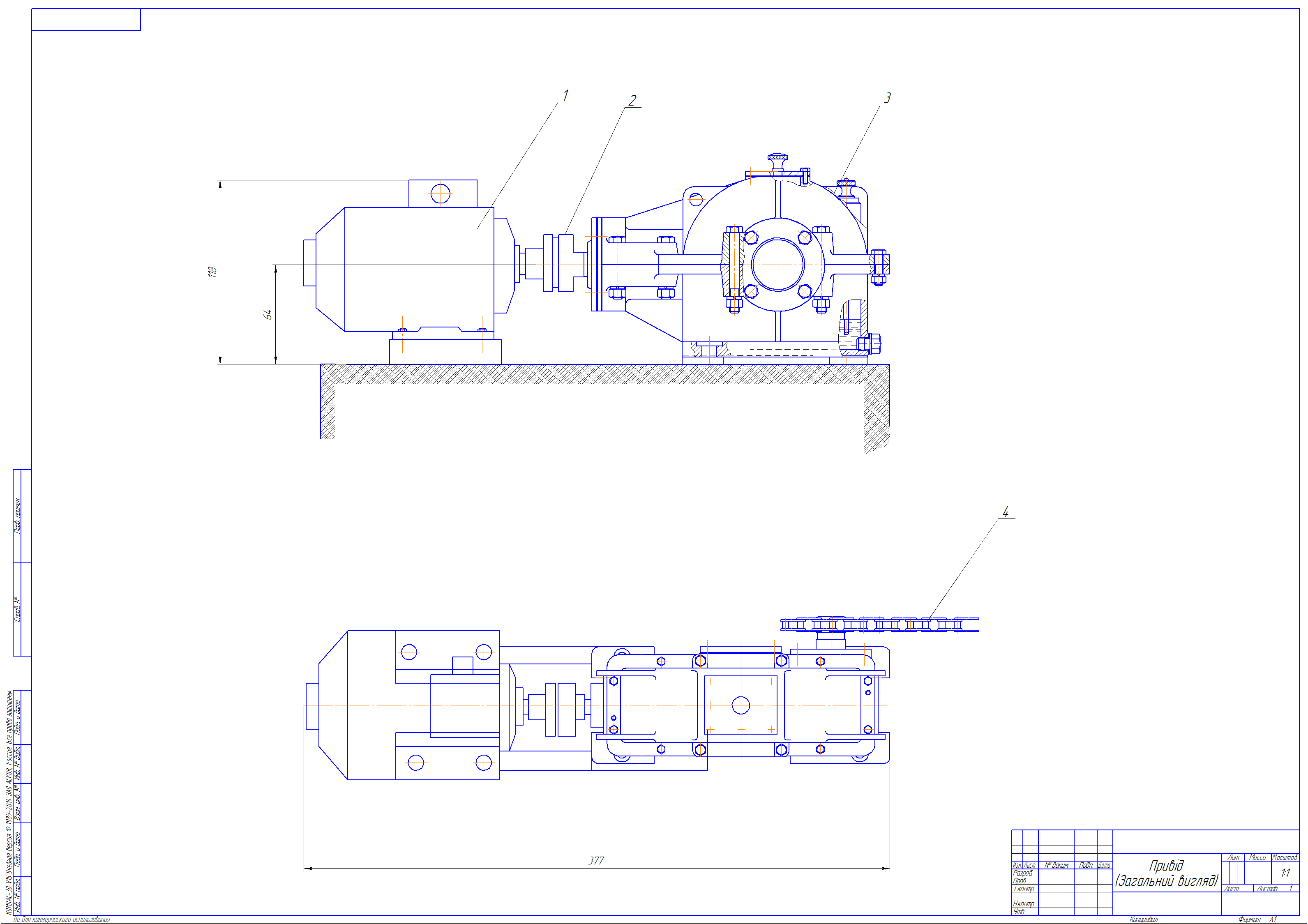

В данной работе производится пример расчета и выполнения курсового проекта с дисциплины "Детали машин". Показан общий вид привода, сборочный чертеж конического редуктора, пояснительная записка и 2 спецификации.

Курсовой проект содержит 2 листа формата А1 и 1 лист формата А3 графической части, 39 страниц пояснительной записки, содержащей 3 рисунка и 11 источников, 2 спецификации.

Привод, проектируемый в данном курсовом проекте, выполненный на основе использования конической зубчатой передачи и служит для передачи мощности от двигателя к рабочей машине. Такой привод называется редуктором.
Назначение редуктора - понижение угловой скорости и повышение вращающего момента ведомого вала по сравнению с валом ведущим. Редуктор состоит из корпуса в котором размещены элементы передачи - зубчатые колеса, валы, подшипники.

Техническая характеристика привода:
1. электродвигатель, серии 4А180М6У3,
2. мощность, P =18,5 кВт ,
3. частота вращения, n = 975 об⁄мин

Технические требования редуктора:
1. Зубчатые пары проверить на пятна контакта.
2. Необрабатываемые внешние поверхности редуктора покрыть серой эмалью.
3. Необрабатываемые поверхности литых деталей, находящихся в масляной
ванне красить маслостойкой краской эмалью.
4. После сборки зубчатые пары должны проворачиваться вручную без заеданий.
5. После сборки заполнить индустриальным маслом И-70А.
6. Осевой люфт валов в сборе с подшипником обеспечить в пределах
0,3 ... 0,6 изменением толщины регулировочных колец.
7. Редуктор обкатать на стенде по программе и методике испытаний.

Состав: Конический редуктор (СБ), Привод (ВО), зубчатое колесо (m=3,5), Пояснительная записка, Спецификация к приводу, Спецификация к редуктору. Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчет и проектирование привода и редуктора конического

Просмотр файлов
Детали машин/~$нічний редуктор.cd~
Детали машин/Зубчасте колесо.cdw
Детали машин/Конічний редуктор.cdw
Детали машин/ПЗ.docx
Детали машин/Привід (ВЗ).cdw
Детали машин/Специфікація (ВЗ).doc
Детали машин/Специфікація.doc
