Расчет и проектирование привода к барабану-гранулятору u=65,3

Ивановский государственный химико-технологический университет
Кафедра МАХП Курсовой проект по дисциплине "Детали машин"
На тему "Расчет и проектирование деталей машин"
Иваново 2013

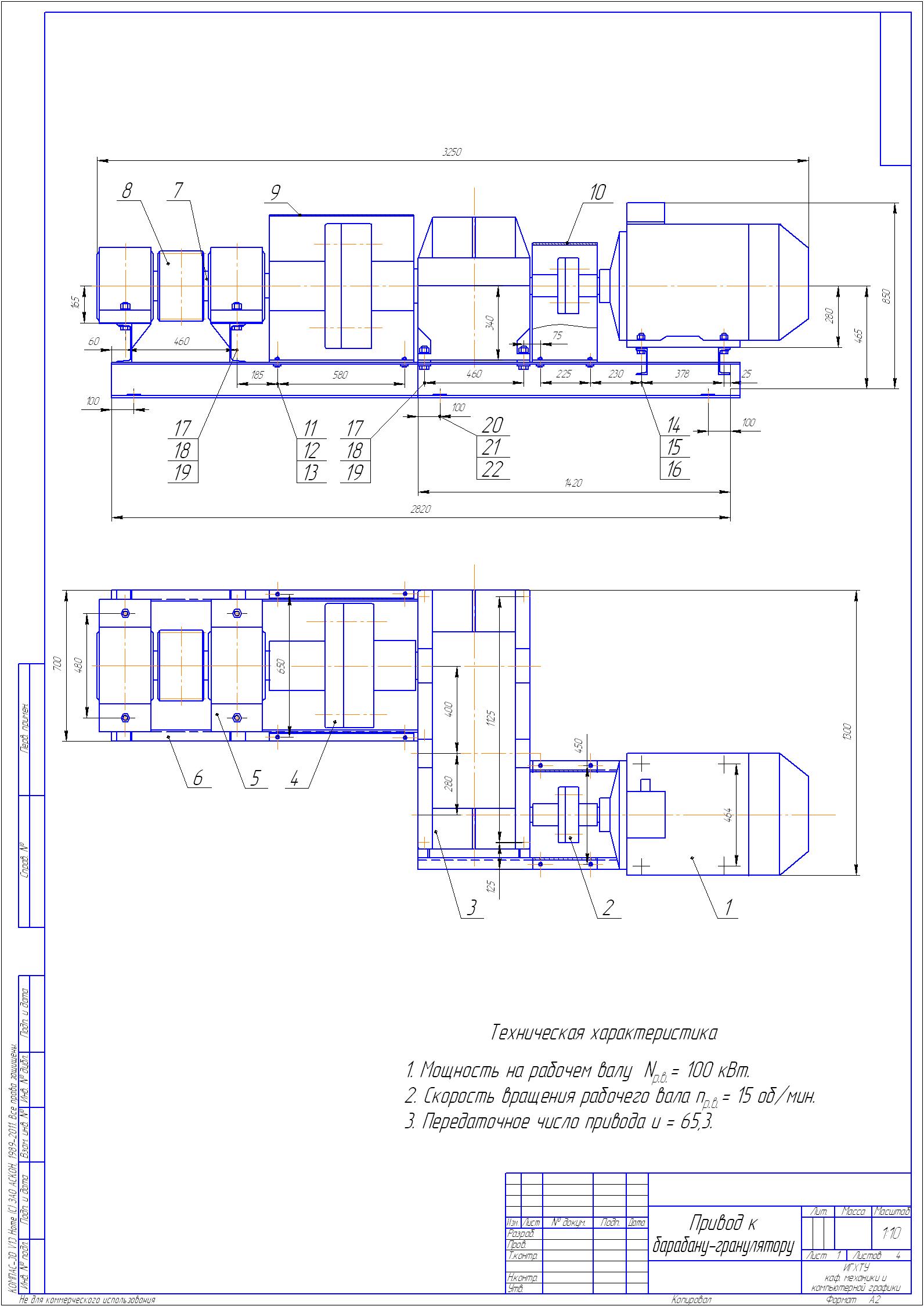

В данном проекте расчитывается и проектируется привод к барабану гранулятору. Курсовой проект содержит 39 листов формата А4 пояснительной записки и 4 чертежа (привод к барабану-гранулятору, редуктор в сборе, вал и колесо зубчатое) + спецификация

Привод – устройство для приведения в действие машин от двигателя через передаточные механизмы. Соединение вала машины с валом элек-тродвигателя возможно лишь в редких случаях. В основном для привода машины необходима установка понижающей или передачи. Оптималь-ный тип передачи определяют с учетом ряда факторов: эксплуатационных условий, характеристик нагрузки, срока службы, техники безопасности, удобства расположения, обслуживания, стоимости привода.

Тип 10 вариант 8
Исходные данные:
Мощность на рабочем валу…………………….. .Nр.в. =100 кВт
Скорость вращения рабочего вала ………………nр.в. = 15 об/мин
Режим работы …………………………………….ПВ = 50%

Техническая характеристика редуктора
Редуктор двухступенчатый цилиндрический
1. Передаточное число редуктора u = 11,2.
2. Крутящий момент на тихоходном валу М =11356 Нм.
3. Скорость вращения быстроходного вала 979 об/мин.

Техническая характеристика привода
1. Мощность на рабочем валу N = 100 кВт.
2. Скорость вращения рабочего вала n = 15 об/мин.
3. Передаточное число привода u = 65,3.

Состав: Редуктор (СБ), Деталировка (вал, колесо зубчатое), Спецификация, Расчетно-пояснительная записка, Привод (СБ) Язык документа

Софт: Компас-3D 13 Home

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Расчет и проектирование привода к барабану-гранулятору u=65,3

Просмотр файлов
10-8_raschet.doc
Koleso_zubchatoe.cdw
OV.cdw
Reduktor_280-400_4_0-2_8.cdw
SP_OV.doc
Spetsifikatsia_2st_280-400_4-3.doc
Val.cdw
